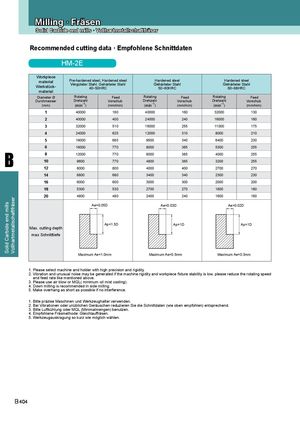

Recommended cutting data · Empfohlene Schnittdaten
HM-2E
| Workpiece material Werkstück- material | Pre-hardened steel 40~50 Vergüteter Stahl, | ,Hardened steel HRC Gehärteter Stahl | Harden 50~60 Gehärte | ed steel HRC ter Stahl | Harden 60~6 Gehärte | ed steel 8HRC ter Stahl |
| Diameter Ø (mm) Durchmesser | Rotating (min-1) Drehzahl | Feed (mm/min) Vorschub | Rotating (min-1) Drehzahl | Feed (mm/min) Vorschub | Rotating (min-1) Drehzahl | Feed (mm/min) Vorschub |
| 1 | 40000 | 160 | 40000 | 160 | 32000 | 130 |
| 2 | 40000 | 400 | 24000 | 240 | 16000 | 160 |
| 3 | 32000 | 510 | 16000 | 255 | 11000 | 175 |
| 4 | 24000 | 625 | 12000 | 310 | 8000 | 210 |
| 5 | 19000 | 685 | 9500 | 340 | 6400 | 230 |
| 6 | 16000 | 770 | 8000 | 385 | 5300 | 255 |
| 8 | 12000 | 770 | 6000 | 385 | 4000 | 255 |
| 10 | 9600 | 770 | 4800 | 385 | 3200 | 255 |
| 12 | 8000 | 800 | 4000 | 400 | 2700 | 270 |
| 14 | 6800 | 680 | 3400 | 340 | 2300 | 230 |
| 16 | 6000 | 600 | 3000 | 300 | 2000 | 200 |
| 18 | 5300 | 530 | 2700 | 270 | 1800 | 180 |
| 20 | 4800 | 480 | 2400 | 240 | 1600 | 160 |
| Ae=0 | .05D | Ae= | 0.03D | Ae=0 | .02D | |
| Max. cutting depth max Schnitttiefe | Ap=1.5D | Ap=1D | Ap=1D | |||
| Maximum Ae= | 1.0mm | Maximum A | e=0.5mm | Maximum A | e=0.3mm |
1. Please select machine and holder with high precision and rigidity. 2. Vibration and unusual noise may be generated if the machine rigidity and workpiece fixture stability is low, please reduce the rotating speed and feed rate like mentioned above. 3. Please use air blow or MQL( minimum oil mist cooling). 4. Down milling is recommended in side milling. 5. Make overhang as short as possible if no interference. 1. Bitte präzise Maschinen und Werkzeughalter verwenden. 2. Bei Vibrationen oder unüblichen Geräuschen reduzieren Sie die Schnittdaten (wie oben empfohlen) entsprechend. 3. Bitte Luftkühlung oder MQL (Minimalmengen) benutzen. 4. Empfohlene Fräsmethode: Gleichlauffräsen. 5. Werkzeugauskragung so kurz wie möglich wählen.
