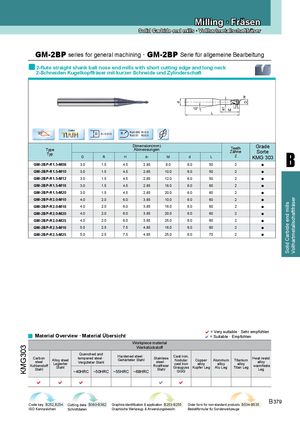

Каталог ZCC-CT фрезы монолитные - страница 139

Milling · Fräsen
Solid Carbide end mills · Vollhartmetallschaftfräser

GM-2BP series for general machining · GM-2BP Serie für allgemeine Bearbeitung
2-flute straight shank ball nose end mills with short cutting edge and long neck
2-Schneiden Kugelkopffräser mit kurzer Schneide und Zylinderschaft

R


D
d
H
10°


d1
M
L

Coated
35o R±0.005 R<0.5
TiAIN D 0~-0.015 R
R±0.01 R≥0.5

Dimension(mm) Grade
Teeth

B
Type Abmessungen
Typ
Zähne Sorte
Z
D R H d1 M d L KMG 303
GM-2BP-R1.5-M08 3.0 1.5 4.5 2.85 8.0 6.0 50 2 ●
GM-2BP-R1.5-M10 3.0 1.5 4.5 2.85 10.0 6.0 50 2 ●
GM-2BP-R1.5-M12 3.0 1.5 4.5 2.85 12.0 6.0 50 2 ●
GM-2BP-R1.5-M16 3.0 1.5 4.5 2.85 16.0 6.0 60 2 ●
GM-2BP-R1.5-M20 3.0 1.5 4.5 2.85 20.0 6.0 60 2 ●
●


Vollhartmetallschaftfräser
GM-2BP-R2.0-M10 4.0 2.0 6.0 3.85 10.0 6.0 60 2


Solid Carbide end mills
GM-2BP-R2.0-M16 4.0 2.0 6.0 3.85 16.0 6.0 60 2 ●
GM-2BP-R2.0-M20 4.0 2.0 6.0 3.85 20.0 6.0 60 2 ●
GM-2BP-R2.0-M25 4.0 2.0 6.0 3.85 25.0 6.0 60 2 ●
GM-2BP-R2.5-M16 5.0 2.5 7.5 4.85 16.0 6.0 60 2 ●
GM-2BP-R2.5-M25 5.0 2.5 7.5 4.85 25.0 6.0 70 2 ●


= Very suitable · Sehr empfohlen
Material Overview · Material Übersicht = Suitable · Empfohlen
Workpiece material
KMG303


Werkstückstoff
Quenched and
Hardened steel · Cast iron,
Carbon tempered steel · Gehärteter Stahl Stainless Heat resist
Alloy steel Nodular Copper Aluminum Titanium
steel Legierter Vergüteter Stahl steel · cast iron alloy
Kohlenstoff Rostfreier alloy alloy alloy warmfeste
Stahl Grauguss Kupfer Leg Alu Leg Titan Leg
Stahl Stahl Leg
~40HRC ~50HRC ~55HRC ~68HRC GGG

    

Code key B252,B254 Cutting data B380-B382 Graphics identification & application B253-B255 Order form for non-standard products B534-B535
B 379
ISO Kennzeichen Schnittdaten Graphische Werkzeug- & Anwendungsbeschr. Bestellformular für Sonderwerkzeuge
