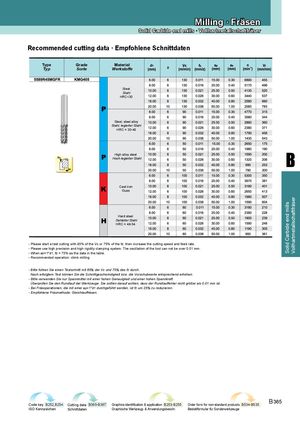

Каталог ZCC-CT фрезы монолитные - страница 125

Solid Carbide end mills Vollhartmetallschaftfräser Milling · Fräsen Solid Carbide end mills · Vollhartmetallschaftfräser Recommended cutting data · Empfohlene Schnittdaten Type Grade Material Typ Sorte Werkstoffe Steel Stahl HRC<30 Steel, steel alloy Stahl, legierter Stahl HRC = 30-48 High alloy steelHoch legierter Stahl B Cast iron Guss Hard steel Gehärter Stahl HRC = 48-54 - Please start a test cutting with 85% of the Vc or 75% of the fz, then increase the cutting speed and feed rate. - Please use high precision and high rigidity clamping system. The oscillation of the tool can not be over 0.01 mm. - When ap=1*d1, fz = 75% as the data in the table. - Recommended operation: climb milling. - Bitte führen Sie einen Testschnitt mit 85% der Vc und 75% des fz durch. Nach erfolgtem Test können Sie die Schnittgeschwindigkeit bzw. die Vorschubwerte entsprechend erhöhen. - Bitte verwenden Sie nur Spannmittel mit einer hohen Genauigkeit und einer hohen Spannkraft. Überprüfen Sie den Rundlauf der Werkzeuge. Sie sollten darauf achten, dass der Rundlauffehler nicht größer als 0.01 mm ist. - Bei Fräsoperationen, die mit einer ap=1*d1 durchgeführt werden, ist fz um 25% zu reduzieren. - Empfohlene Fräsmethode: Gleichlauffräsen. Code key B252,B254 Cutting data B365-B367 Graphics identification & application B253-B255 Order form for non-standard products B534-B535 B 365 ISO Kennzeichen Schnittdaten Graphische Werkzeug- & Anwendungsbeschr. Bestellformular für Sonderwerkzeuge
