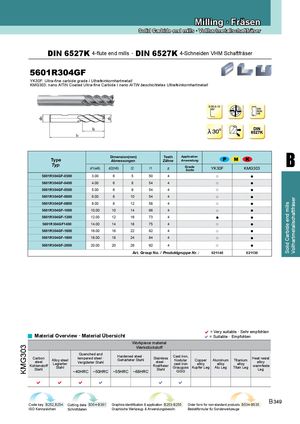

Каталог ZCC-CT фрезы монолитные - страница 109

Milling · Fräsen
Solid Carbide end mills · Vollhartmetallschaftfräser

DIN 6527K 4-flute end mills · DIN 6527K 4-Schneiden VHM Schaftfräser

YK30F: Ultra-fine carbide grade / Ultrafeinkornhartmetall
KMG303: nano AlTiN Coated Ultra-fine Carbide / nano AITiN beschichtetes Ultrafeinkornhartmetall


Dimension(mm) Teeth
B
Application
Type Abmessungen Zähne Anwendung
Typ Grade
d1(e8) d2(h6) l2 l1 z Sorte YK30F KMG303
5601R304GF-0300 3.00 6 5 50 4 ○ ●
5601R304GF-0400 4.00 6 8 54 4 ○ ●
5601R304GF-0500 5.00 6 9 54 4 ○ ●
5601R304GF-0600 6.00 6 10 54 4 ○ ●


Vollhartmetallschaftfräser
5601R304GF-0800 8.00 8 12 58 4 ○ ●


Solid Carbide end mills
5601R304GF-1000 10.00 10 14 66 4 ○ ●
5601R304GF-1200 12.00 12 16 73 4 ● ●
5601R304GF1400 14.00 14 18 75 4 ○ ●
5601R304GF-1600 16.00 16 22 82 4 ○ ●
5601R304GF-1800 18.00 18 24 84 4 ○ ●
5601R304GF-2000 20.00 20 26 92 4 ○ ●
Art. Group No. / Produktgruppe Nr. : 021140 021130


= Very suitable · Sehr empfohlen
Material Overview · Material Übersicht = Suitable · Empfohlen
Workpiece material
KMG303


Werkstückstoff
Quenched and
Hardened steel · Cast iron,
Carbon tempered steel · Gehärteter Stahl Stainless Heat resist
Alloy steel Nodular Copper Aluminum Titanium
steel Legierter Vergüteter Stahl steel · cast iron alloy
Kohlenstoff Rostfreier alloy alloy alloy warmfeste
Stahl Grauguss Kupfer Leg Alu Leg Titan Leg
Stahl Stahl Leg
~40HRC ~50HRC ~55HRC ~68HRC GGG

     

Code key B252,B254 Cutting data B354-B361 Graphics identification & application B253-B255 Order form for non-standard products B534-B535
B 349
ISO Kennzeichen Schnittdaten Graphische Werkzeug- & Anwendungsbeschr. Bestellformular für Sonderwerkzeuge
