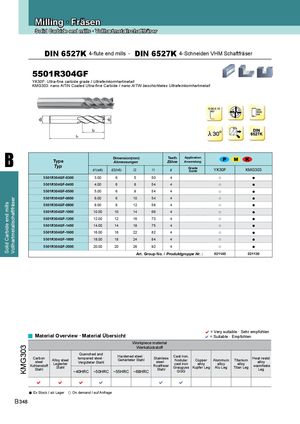

Каталог ZCC-CT фрезы монолитные - страница 108

General Turning /Allgemeine Drehbearbeitung, ISO Kennzeichnung
Milling · Fräsen
Solid Carbide end mills · Vollhartmetallschaftfräser

DIN 6527K 4-flute end mills · DIN 6527K 4- Schneiden VHM Schaftfräser

YK30F: Ultra-fine carbide grade / Ultrafeinkornhartmetall
KMG303: nano AlTiN Coated Ultra-fine Carbide / nano AITiN beschichtetes Ultrafeinkornhartmetall


B Type
Typ
d1(e8)
Dimension(mm)
Abmessungen
d2(h6) l2 l1
Teeth
Zähne
z
Application
Anwendung
Grade
Sorte YK30F KMG303
5501R304GF-0300 3.00 6 5 50 4 ○ ●
5501R304GF-0400 4.00 6 8 54 4 ○ ●
5501R304GF-0500 5.00 6 9 54 4 ○ ●
5501R304GF-0600 6.00 6 10 54 4 ○ ●
Vollhartmetallschaftfräser


○ ●
Solid Carbide end mills


5501R304GF-0800 8.00 8 12 58 4
5501R304GF-1000 10.00 10 14 66 4 ○ ●
5501R304GF-1200 12.00 12 16 73 4 ○ ●
5501R304GF-1400 14.00 14 18 75 4 ○ ●
5501R304GF-1600 16.00 16 22 82 4 ○ ●
5501R304GF-1800 18.00 18 24 84 4 ○ ●
5501R304GF-2000 20.00 20 26 92 4 ○ ●
Art. Group No. / Produktgruppe Nr. : 021140 021130


= Very suitable · Sehr empfohlen
Material Overview · Material Übersicht = Suitable · Empfohlen
Workpiece material
KMG303


Werkstückstoff
Quenched and
Hardened steel · Cast iron,
Carbon tempered steel · Gehärteter Stahl Stainless Heat resist
Alloy steel Nodular Copper Aluminum Titanium
steel Legierter Vergüteter Stahl steel · cast iron alloy
Kohlenstoff Rostfreier alloy alloy alloy warmfeste
Stahl Grauguss Kupfer Leg Alu Leg Titan Leg
Stahl Stahl Leg
~40HRC ~50HRC ~55HRC ~68HRC GGG

     
● Ex Stock / ab Lager ○ On demand / auf Anfrage
B 348
