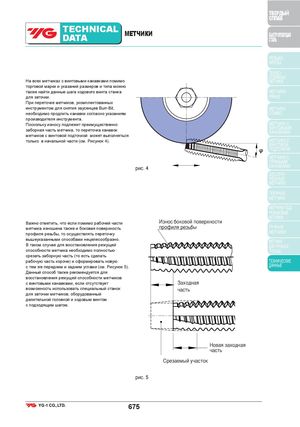

ТВЕРДЫЙ СПЛАВ TECHNICALDATA МЕТЧИКИ БЫСТРОРЕЖУЩАЯСТАЛЬ РЕЗЬБО- ФРЕЗЫ ТВЕРДО- СПЛАВНЫЕ На всех метчиках с винтовыми канавками помимо МЕТЧИКИ торговой марки и указаний размеров и типа можно также найти данные шага ходового винта станка МЕТЧИКИ для заточки. PRIME При переточке метчиков, укомплектованных инструментом для снятия заусенцев Burr-Bit, МЕТЧИКИ необходимо продлить канавки согласно указаниям COMBO производителя инструмента. Поскольку износу подлежит преимущественно МЕТЧИКИ С заборная часть метчика, то переточка канавок ВИНТОВЫМИКАНАВКАМИ метчиков с винтовой подточкой может выполняться только в начальной части (см. Рисунок 4). МЕТЧИКИ С ВИНТОВОЙ φ ПОДТОЧКОЙ МЕТЧИКИ С ПРЯМЫМИ рис. 4 КАНАВКАМИ БЕССТРУ- ЖЕЧНЫЕ МЕТЧИКИ ГАЕЧНЫЕ МЕТЧИКИ МЕТЧИКИ ПОД РЕЗЬБОВЫЕ ВСТАВКИ Важно отметить, что если помимо рабочей части Износ боковой поверхности метчика изношена также и боковая поверхность профиля резьбы РУЧНЫЕ профиля резьбы, то осуществлять переточку МЕТЧИКИ вышеуказанными способами нецелесообразно. МЕТЧИКИ В таком случае для восстановления режущей ДЛЯ ТРУБНОЙ способности метчика необходимо полностью РЕЗЬБЫ срезать заборную часть (то есть сделать рабочую часть короче) и сформировать новую ТЕХНИЧЕСКИЕ с тем же передним и задним углами (см. Рисунок 5). ДАННЫЕ Данный способ также рекомендуется для восстановления режущей способности метчиков с винтовыми канавками, если отсутствует Заходная возможность использовать специальный станок часть для заточки метчиков, оборудованный делительной головкой и ходовым винтом с подходящим шагом. Новая заходная часть Срезаемый участок рис. 5 675
