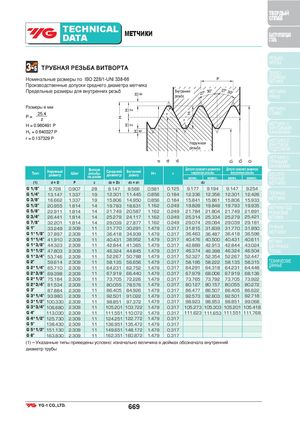

H HH 22 HH 66 d d2 d3 H1 D1 D2 D ТВЕРДЫЙ СПЛАВ TECHNICALDATA МЕТЧИКИ БЫСТРОРЕЖУЩАЯСТАЛЬ РЕЗЬБО- 3-5 ТРУБНАЯ РЕЗЬБА ВИТВОРТА ФРЕЗЫ ТВЕРДО- Номинальные размеры по ISO 228/1-UNI 338-66 P СПЛАВНЫЕМЕТЧИКИ Производственные допуски среднего диаметра метчика Предельные размеры для внутренних резьб Внутренняярезьба27° 30° 27° 30° МЕТЧИКИPRIME Размеры в мм МЕТЧИКИ P= 25.4z r COMBOr H = 0.960491 P МЕТЧИКИ СВИНТОВЫМИ H1 = 0.640327 P КАНАВКАМИ r = 0.137329 P Наружная МЕТЧИКИ СВИНТОВОЙ резьба ПОДТОЧКОЙ МЕТЧИКИ С ПРЯМЫМИ КАНАВКАМИ Тип НаружныйдиаметрШаг Витковрезьбына дюймСреднийдиаметрВнутреннийдиаметрH1 Допуск среднего диаметра Допуск среднего диаметраrнаружной резьбывнутренней резьбыБЕССТРУ-мин.макс.мин.макс.ЖЕЧНЫЕ (1) d=D P z d2 = D2 d3 = d1 d2 МЕТЧИКИ G 1/8" 9.728 0.907 28 9.147 8.566 0.581 0.125 9.177 9.194 9.147 9.254 G 1/4" 13.147 1.337 19 12.301 11.445 0.856 0.184 12.336 12.356 12.301 12.426 ГАЕЧНЫЕ G 3/8" 16.662 1.337 19 15.806 14.950 0.856 0.184 15.841 15.861 15.806 15.933 МЕТЧИКИ G 1/2" 20.955 1.814 14 19.793 18.631 1.162 0.249 19.828 19.848 19.793 19.935 МЕТЧИКИ ПОД G 5/8" 22.911 1.814 14 21.749 20.587 1.162 0.249 21.784 21.804 21.749 21.891 РЕЗЬБОВЫЕ G 3/4" 26.441 1.814 14 25.279 24.117 1.162 0.249 25.314 25.334 25.279 25.421 ВСТАВКИ G 7/8" 32.201 1.814 14 29.039 27.877 1.162 0.249 29.074 29.094 29.039 29.181 G 1" 33.249 2.309 11 31.770 30.291 1.479 0.317 31.815 31.839 31.770 31.950 РУЧНЫЕ G 1*1/8" 37.897 2.309 11 36.418 34.939 1.479 0.317 36.463 36.487 36.418 36.598 МЕТЧИКИ G 1*1/4" 41.910 2.309 11 40.431 38.952 1.479 0.317 40.476 40.500 40.431 40.611 МЕТЧИКИ G 1*3/8" 44.323 2.309 11 42.844 41.365 1.479 0.317 42.889 42.913 42.844 43.024 ДЛЯ ТРУБНОЙ G 1*1/2" 47.803 2.309 11 46.324 44.845 1.479 0.317 46.374 46.398 46.324 46.504 РЕЗЬБЫ G 1*3/4" 53.746 2.309 11 52.267 50.788 1.479 0.317 52.327 52.354 52.267 52.447 G 2" 59.614 2.309G 2*1/4"65.7102.309111158.13556.656 1.479 0.317 58.195 58.222 58.135 58.31564.23162.7521.4790.31764.29164.31864.23164.448ТЕХНИЧЕСКИЕДАННЫЕ G 2*3/8" 69.398 2.309 11 67.919 66.440 1.479 0.317 67.979 68.006 67.919 68.136 G 2*1/2" 75.184 2.309 11 73.705 72.226 1.479 0.317 73.765 73.792 73.705 73.922 G 2*3/4" 81.534 2.309 11 80.055 78.576 1.479 0.317 80.127 80.157 80.055 80.272 G 3" 87.884 2.309 11 86.405 84.926 1.479 0.317 86.477 86.507 86.405 86.622 G 3*1/4" 93.980 2.309 11 92.501 91.022 1.479 0.317 92.573 92.603 92.501 92.718 G 3*1/2" 100.330 2.309 11 98.851 97.372 1.479 0.317 98.923 98.953 98.851 99.068 G 3*3/4" 106.680 2.309 11 105.201 103.722 1.479 0.317 105.273 105.303 105.201 105.418 G 4" 113.030 2.309 11 111.551 110.072 1.479 0.317 111.623 111.653 111.551 111.768 G 4*1/2" 125.730 2.309 11 124.251 122.772 1.479 0.317 G 5" 138.430 2.309 11 136.951 135.472 1.479 0.317 G 5*1/2" 151.130 2.309 11 149.651 148.172 1.479 0.317 G 6" 163.830 2.309 11 162.351 160.872 1.479 0.317 (1) – Указанные типы приведены условно: изначально величина в дюймах обозначала внутренний диаметр трубы 669
