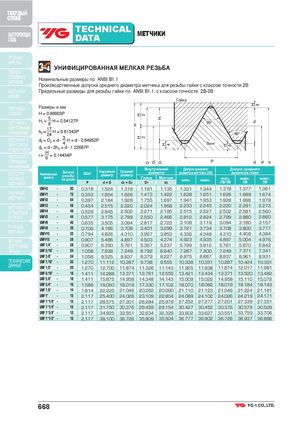

Общий каталог YG-1 2018 - страница 668

H HH 22 D D2 H1D1 H 4 H 6 Hh3d3 8 d2 d ТВЕРДЫЙ СПЛАВ БЫСТРОРЕЖУЩАЯСТАЛЬ TECHNICALDATA МЕТЧИКИ РЕЗЬБО- ФРЕЗЫТВЕРДО- 3-4 УНИФИЦИРОВАННАЯ МЕЛКАЯ РЕЗЬБА СПЛАВНЫЕМЕТЧИКИ Номинальные размеры по ANSI B1.1Производственные допуски среднего диаметра метчика для резьбы гайки с классом точности 2В МЕТЧИКИ Предельные размеры для резьбы гайки по ANSI B1.1, с классом точности 2B-3B PRIME Гайка МЕТЧИКИ Размеры в мм COMBO H = 0.86603P МЕТЧИКИ С H1 = 58 H = 0.54127P 60° ВИНТОВЫМИКАНАВКАМИh3 = 17 24 H = 0.61343P 60° МЕТЧИКИ СВИНТОВОЙПОДТОЧКОЙМЕТЧИКИ Сd2 = D2 = d - 34 H = d - 0.64952Pd3 = d - 2h3 = d - 1.22687Pr = H6 = 0.14434PВинтr ПРЯМЫМИ P КАНАВКАМИБЕССТРУ-ЖЕЧНЫЕМЕТЧИКИНоминальныйдиаметрВитковрезьбына дюймШагPНаружныйСреднийдиаметрдиаметрd=Dd2 = D2ВнутреннийДопуск среднегоДопуск среднегодиаметрдиаметра метчика (2В)диаметра гайкиГайкаМетчикD1d3мин.макс.мин.2B/3Bмакс.2Bмакс.3B UNF#0 80 0.318 1.524 1.318 1.181 1.135 1.331 1.344 1.318 1.377 1.361 ГАЕЧНЫЕ UNF#1 72 0.353 1.854 1.626 1.473 1.422 1.638 1.651 1.626 1.689 1.674 МЕТЧИКИ UNF#2 64 0.397 2.184 1.928 1.755 1.697 1.941 1.953 1.928 1.996 1.979 МЕТЧИКИ ПОД UNF#3 56 0.454 2.515 2.220 2.024 1.958 2.233 2.245 2.220 2.291 2.273 РЕЗЬБОВЫЕ UNF#4 48 0.529 2.845 2.502 2.271 2.195 2.515 2.527 2.502 2.581 2.560 ВСТАВКИ UNF#5 44 0.577 3.175 2.799 2.550 2.466 2.812 2.824 2.799 2.880 2.860 UNF#6 40 0.635 3.505 3.094 2.817 2.725 3.108 3.119 3.094 3.180 3.157 РУЧНЫЕ UNF#8 36 0.706 4.166 3.708 3.401 3.299 3.721 3.734 3.708 3.800 3.777 МЕТЧИКИ UNF#10 32 0.794 4.826 4.310 3.967 3.853 4.336 4.348 4.310 4.409 4.384 МЕТЧИКИ UNF#12 28 0.907 5.486 4.897 4.503 4.374 4.923 4.935 4.897 5.004 4.976 ДЛЯ ТРУБНОЙ UNF 1/4" 28 0.907 6.350 5.761 5.367 5.237 5.799 5.812 5.761 5.870 5.842 РЕЗЬБЫ UNF 5/16" 24 1.058 7.938 7.249 6.792 6.640 7.287 7.300 7.249 7.371 7.341 UNF 3/8" 24 1.058 9.525 8.837 8.379 8.227 8.875 8.887 8.837 8.961 8.931 ТЕХНИЧЕСКИЕ UNF 7/16"ДАННЫЕUNF 1/2"201.270 11.112 10.287 9.738 9.555 10.338 10.351 10.287 10.424 10.391201.27012.70011.87411.32611.14311.92511.93811.87412.01711.981 UNF 9/16" 18 1.411 14.288 13.371 12.761 12.555 13.421 13.434 13.371 13.520 13.482 UNF 5/8" 18 1.411 15.875 14.958 14.348 14.143 15.009 15.022 14.958 15.110 15.072 UNF 3/4" 16 1.588 19.050 18.019 17.330 17.102 18.070 18.082 18.019 18.184 18.143 UNF 7/8" 14 1.814 22.225 21.046 20.262 20.000 21.110 21.123 21.046 21.224 21.181 UNF 1" 12 2.117 25.400 24.026 23.109 22.804 24.089 24.102 24.026 24.219 24.171 UNF 1*1/8" 12 2.117 28.575 27.201 26.284 25.979 27.252 27.277 27.201 27.339 27.351 UNF 1*1/4" 12 2.117 31.750 30.376 29.459 29.154 30.427 30.452 30.376 30.579 30.528 UNF 1*3/8" 12 2.117 34.925 33.551 32.634 32.329 33.602 33.627 33.551 33.759 33.706 UNF 1*1/2" 12 2.117 38.100 36.726 35.809 35.504 36.777 36.802 36.726 36.937 36.886 668
