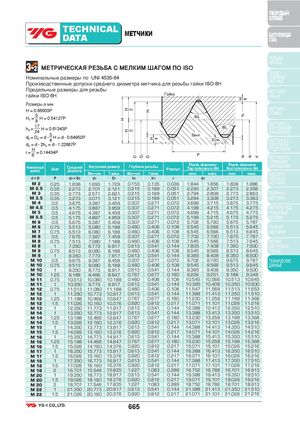

H HH 22 D D2 H1D1 H 4 H 6 H 8h3d3 d2 d ТВЕРДЫЙ СПЛАВ TECHNICALDATA МЕТЧИКИ БЫСТРОРЕЖУЩАЯСТАЛЬ РЕЗЬБО- 3-2 МЕТРИЧЕСКАЯ РЕЗЬБА С МЕЛКИМ ШАГОМ ПО ISO ФРЕЗЫ ТВЕРДО- Номинальные размеры по UNI 4535-64 СПЛАВНЫЕ Производственные допуски среднего диаметра метчика для резьбы гайки ISO 6Н МЕТЧИКИ Предельные размеры для резьбыгайки ISO 6Н Гайка МЕТЧИКИPRIME Размеры в мм H = 0.86603PH1 = 58 H = 0.54127Ph3 = 17 24 H = 0.61343Pd2 = D2 = d - 34 H = d - 0.64952Pd3 = d - 2h3 = d - 1.22687P МЕТЧИКИCOMBO60。МЕТЧИКИ С60。ВИНТОВЫМИКАНАВКАМИВинтrМЕТЧИКИ СВИНТОВОЙ r = H6 = 0.14434P ПОДТОЧКОЙPМЕТЧИКИ С ПРЯМЫМИ НоминальныйдиаметрШаг Средний Внутренний диаметрдиаметрГлубина резьбы Flank diameterРадиусTap tolerance 6HFlank diameterNut tolerance 6HКАНАВКАМИ Метчик Гайка Метчик Гайка мин. макс. мин. макс. БЕССТРУ- d=D P d2 = D2 d3 D1 h3 H1 r d2 ЖЕЧНЫЕ M2 0.25 1.838 1.693 1.729 0.153 0.135 0.036 1.844 1.856 1.838 1.886 МЕТЧИКИ M 2.5 0.35 2.273 2.701 2.121 0.215 0.189 0.051 2.293 2.307 2.273 2.358 M3 0.35 2.773 2.571 2.621 0.215 0.189 0.051 2.794 2.809 2.773 2.863 ГАЕЧНЫЕ M 3.5 0.35 3.273 3.071 3.121 0.215 0.189 0.051 3.294 3.309 3.273 3.363 МЕТЧИКИ M4 0.5 3.675 3.387 3.459 0.307 0.271 0.072 3.699 3.715 3.675 3.775 M 4.5 0.5 4.175 3.887 3.959 0.307 0.271 0.072 4.199 4.215 4.175 4.275 МЕТЧИКИ ПОД M5 0.5 4.675 4.387 4.459 0.307 0.271 0.072 4.699 4.715 4.675 4.775 РЕЗЬБОВЫЕ M 5.5 0.5 5.175 4.887 4.959 0.307 0.271 0.072 5.199 5.215 5.175 5.275 ВСТАВКИ M6 0.5 5.675 5.387 5.459 0.307 0.271 0.072 5.702 5.720 5.675 5.787 M6 0.75 5.513 5.080 5.188 0.460 0.406 0.108 5.545 5.566 5.513 5.645 РУЧНЫЕ M7 0.75 6.513 6.080 6.188 0.460 0.406 0.108 6.545 6.566 6.513 6.645 МЕТЧИКИ M8 0.5 7.675 7.387 7.459 0.307 0.271 0.072 7.702 7.720 7.675 7.787 M8 0.75 7.513 7.080 7.188 0.460 0.406 0.108 7.545 7.566 7.513 7.645 МЕТЧИКИ M8 1 7.350 6.773 6.917 0.613 0.541 0.144 7.835 7.409 7.350 7.500 ДЛЯ ТРУБНОЙ M9 0.75 8.513 8.080 8.188 0.460 0.406 0.108 8.545 8.566 8.513 8.645 РЕЗЬБЫ M9 1 8.350 7.773 7.917 0.613 0.541 0.144 8.385 8.409 8.350 8.500 M 10 0.5 9.675 9.387 9.459 0.307 0.271 0.072 9.702 9.720 9.675 9.787 ТЕХНИЧЕСКИЕ M 10 0.75 9.513 9.080 9.188 0.460 0.406 0.108 9.545 9.566 9.513 9.645 ДАННЫЕ M 10 1 9.350 8.773 8.917 0.613 0.541 0.144 9.385 9.409 9.350 9.500 M 10 1.25 9.188 8.466 8.647 0.767 0.677 0.180 9.226 9.251 9.188 9.348 M 11 0.75 10.513 10.080 10.188 0.460 0.406 0.108 10.545 10.566 10.513 10.645 M 11 1 10.350 9.773 9.917 0.613 0.541 0.144 10.385 10.409 10.350 10.500 M 12 0.75 11.513 11.080 11.188 0.460 0.406 0.108 11.547 11.569 11.513 11.653 M 12 1 11.350 10.773 10.917 0.613 0.541 0.144 11.388 11.413 11.350 11.510 M 12 1.25 11.188 10.466 10.647 0.767 0.677 0.180 11.230 11.258 11.188 11.368 M 12 1.5 11.026 10.160 10.376 0.920 0.812 0.217 11.071 11.101 11.026 11.216 M 13 1 12.350 11.773 11.917 0.613 0.541 0.144 12.388 12.413 12.350 12.510 M 14 1 13.350 12.773 12.917 0.613 0.541 0.144 13.388 13.413 13.350 13.510 M 14 1.25 13.188 12.466 12.647 0.767 0.677 0.180 13.230 13.258 13.188 13.368 M 14 1.5 13.026 12.160 12.376 0.920 0.812 0.217 13.071 13.101 13.026 13.216 M 15 1 14.350 13.773 13.917 0.613 0.541 0.144 14.388 14.413 14.350 14.510 M 15 1.5 14.026 13.160 13.376 0.920 0.812 0.217 14.071 14.101 14.026 14.216 M 16 1 15.350 14.773 14.917 0.613 0.541 0.144 15.388 15.413 15.350 15.510 M 16 1.25 15.188 14.466 14.647 0.767 0.677 0.180 15.230 15.258 15.188 15.368 M 16 1.5 15.026 14.160 14.376 0.920 0.812 0.217 15.071 15.101 15.026 15.216 M 17 1 16.350 15.773 15.917 0.613 0.541 0.144 16.388 16.413 16.350 16.510 M 17 1.5 16.026 15.160 15.376 0.920 0.812 0.217 16.071 16.101 16.026 16.216 M 18 1 17.350 16.773 16.917 0.613 0.541 0.144 17.388 17.413 17.350 17.510 M 18 1.5 17.026 16.160 16.376 0.920 0.812 0.217 17.071 17.101 17.026 17.216 M 18 2 16.701 15.546 15.835 1.227 1.083 0.289 16.752 16.786 16.701 16.913 M 20 1 19.350 18.773 18.917 0.613 0.541 0.144 19.388 19.413 19.350 19.510 M 20 1.5 19.026 18.160 18.376 0.920 0.812 0.217 19.071 19.101 19.026 19.216 M 20 2 18.701 17.546 17.835 1.227 1.083 0.289 18.752 18.786 18.701 18.913 M 22 1 21.350 20.773 20.917 0.613 0.541 0.144 21.388 21.413 21.350 21.510 M 22 1.5 21.026 20.160 20.376 0.920 0.812 0.217 21.071 21.101 21.026 21.216 665
