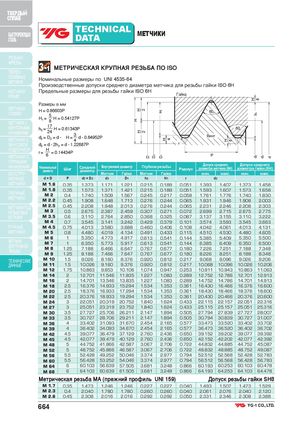

Общий каталог YG-1 2018 - страница 664

H HH 22 D D2 H1D1 H 4 H 6 H 8h3d3 d2 d ТВЕРДЫЙ СПЛАВ БЫСТРОРЕЖУЩАЯСТАЛЬ TECHNICALDATA МЕТЧИКИ РЕЗЬБО- ФРЕЗЫТВЕРДО- 3-1 МЕТРИЧЕСКАЯ КРУПНАЯ РЕЗЬБА ПО ISO СПЛАВНЫЕМЕТЧИКИ Номинальные размеры по UNI 4535-64Производственные допуски среднего диаметра метчика для резьбы гайки ISO 6Н МЕТЧИКИ Предельные размеры для резьбы гайки ISO 6НPRIME Гайка Размеры в мм МЕТЧИКИCOMBOМЕТЧИКИ СH = 0.86603PH1 =58H = 0.54127P 60。 ВИНТОВЫМИКАНАВКАМИМЕТЧИКИ Сh3 = 17 24 H = 0.61343Pd2 = D2 = d -H = 34 d - 0.64952P 60。Винт ВИНТОВОЙ d3 = d - 2h3 = d - 1.22687P r ПОДТОЧКОЙМЕТЧИКИ Сr=H6 = 0.14434P P ПРЯМЫМИ КАНАВКАМИБЕССТРУ- НоминальныйдиаметрШаг Средний Внутренний диаметрдиаметрГлубина резьбы Допуск среднего Допуск среднегоРадиусдиаметра метчика (6Н)диаметра гайки (6Н)МетчикГайкаМетчикГайкамин.макс.мин.макс. ЖЕЧНЫЕ d=D P d2 = D2 d3 D1 h3 H1 r d2 МЕТЧИКИ M 1.6 0.35 1.373 1.171 1.221 0.215 0.189 0.051 1.393 1.407 1.373 1.458 ГАЕЧНЫЕМЕТЧИКИ M 1.8 0.35 1.573 1.371 1.421 0.215 0.189 0.051 1.593 1.607 1.573 1.658M20.41.7401.5091.5670.2450.2170.0581.7611.7761.7401.830M 2.20.451.9081.6481.7130.2760.2440.0651.9311.9461.9082.003 МЕТЧИКИ ПОД M 2.5 0.45 2.208 1.948 2.013 0.276 0.244 0.065 2.231 2.246 2.208 2.303 РЕЗЬБОВЫЕ M3 0.5 2.675 2.387 2.459 0.307 0.271 0.072 2.699 2.715 2.675 2.775 ВСТАВКИ M 3.5 0.6 3.110 2.764 2.850 0.368 0.325 0.087 3.137 3.155 3.110 3.222 M4 0.7 3.545 3.141 3.242 0.429 0.379 0.101 3.574 3.593 3.545 3.663 РУЧНЫЕ M 4.5 0.75 4.013 3.580 3.688 0.460 0.406 0.108 4.042 4.061 4.013 4.131 МЕТЧИКИ M5 0.8 4.480 4.019 4.134 0.491 0.433 0.115 4.510 4.530 4.480 4.605 M6 1 5.350 4.773 4.917 0.613 0.541 0.144 5.385 5.409 5.350 5.500 МЕТЧИКИДЛЯ ТРУБНОЙРЕЗЬБЫM7 1 6.350 5.773 5.917 0.613 0.541 0.144 6.385 6.409 6.350 6.500M81.257.1886.4666.6470.7670.6770.1807.2267.2517.1887.348M91.258.1887.4667.6470.7670.6770.1808.2268.2518.1888.348 ТЕХНИЧЕСКИЕ M 10 1.5 9.026 8.160 8.376 0.920 0.812 0.217 9.068 9.096 9.026 9.206 ДАННЫЕ M 11 1.5 10.026 9.160 9.376 0.920 0.812 0.217 10.068 10.096 10.026 10.206 M 12 1.75 10.863 9.853 10.106 1.074 0.947 0.253 10.911 10.943 10.863 11.063 M 14 2 12.701 11.546 11.835 1.227 1.083 0.289 12.752 12.786 12.701 12.913 M 16 2 14.701 13.546 13.835 1.227 1.083 0.289 14.752 14.786 14.701 14.913 M 18 2.5 16.376 14.933 15.294 1.534 1.353 0.361 16.430 16.466 16.376 16.600 M 20 2.5 18.376 16.933 17.294 1.534 1.353 0.361 18.430 18.466 18.376 18.600 M 22 2.5 20.376 18.933 19.294 1.534 1.353 0.361 20.430 20.466 20.376 20.600 M 24 3 22.051 20.319 20.752 1.840 1.624 0.433 22.115 22.157 22.051 22.316 M 27 3 25.051 23.319 23.752 1.840 1.624 0.433 25.115 25.157 25.051 25.316 M 30 3.5 27.727 25.706 26.211 2.147 1.894 0.505 27.794 27.839 27.727 28.007 M 33 3.5 30.727 28.706 29.211 2.147 1.894 0.505 30.794 30.839 30.727 31.007 M 36 4 33.402 31.093 31.670 2.454 2.165 0.577 33.473 33.520 33.402 33.702 M 39 4 36.402 34.093 34.670 2.454 2.165 0.577 36.473 36.520 36.402 36.702 M 42 4.5 39.077 36.479 37.129 2.760 2.436 0.650 39.152 39.202 39.077 39.392 M 45 4.5 42.077 39.479 40.129 2.760 2.436 0.650 42.152 42.202 42.077 42.392 M 48 5 44.752 41.866 42.587 3.067 2.706 0.722 44.832 44.885 44.752 45.087 M 52 5 48.752 45.866 46.587 3.067 2.706 0.722 48.832 48.885 48.752 49.087 M 56 5.5 52.428 49.252 50.046 3.374 2.977 0.794 52.512 52.568 52.428 52.783 M 60 5.5 56.428 53.252 54.046 3.374 2.977 0.794 56.512 56.568 56.428 56.783 M 64 6 60.103 56.639 57.505 3.681 3.248 0.866 60.193 60.253 60.103 60.478 M 68 6 64.103 60.639 61.505 3.681 3.248 0.866 64.193 64.253 64.103 64.478 Метрическая резьба МА (прежний профиль UNI 159) Допуск резьбы гайки SH8 M 1.7 0.35 1.473 1.246 1.246 0.227 0.227 0.040 1.493 1.507 1.473 1.529 M 2.3 0.4 2.040 1.780 1.780 0.260 0.260 0.040 2.061 2.076 2.040 2.120 M 2.6 0.45 2.308 2.016 2.016 0.292 0.292 0.050 2.331 2.346 2.308 2.388 664
