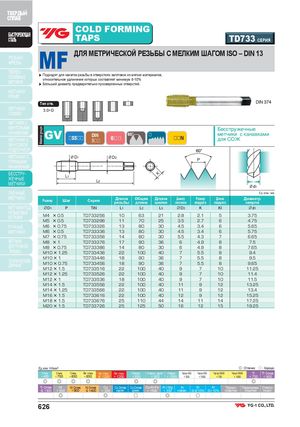

Общий каталог YG-1 2018 - страница 626

ТВЕРДЫЙ СПЛАВ COLD FORMING БЫСТРОРЕЖУЩАЯСТАЛЬ TAPS TD733 СЕРИЯ РЕЗЬБО-ФРЕЗЫ MF ДЛЯ МЕТРИЧЕСКОЙ РЕЗЬБЫ С МЕЛКИМ ШАГОМ ISO – DIN 13 ТВЕРДО-СПЛАВНЫЕМЕТЧИКИ▶ Подходят для накатки резьбы в отверстиях заготовок из мягких материалов,относительное удлинение которых составляет минимум 8-10%▶ Бóльший диаметр предварительно просверленных отверстий. МЕТЧИКИ PRIME Тип отв. DIN 374 МЕТЧИКИ 3.0×D COMBO МЕТЧИКИ С ВИНТОВЫМИ Бесстружечные КАНАВКАМИМЕТЧИКИ С SS DIN3 6 метчики с канавкамиNдля СОЖ ВИНТОВОЙ ПОДТОЧКОЙ МЕТЧИКИ С D1 D2ПРЯМЫМИ P КАНАВКАМИ БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ L1 L2 K d1 ГАЕЧНЫЕ Ед. изм.: мм МЕТЧИКИ Размер Шаг Серия Длина Общая Длина Диаметр Размер ДлинарезьбыдлинашейкихвостовикаквадратаквадратаДиаметрсверла МЕТЧИКИ ПОД ØD1 P TiN L1 L2 L3 ØD2 K KI Ød1 РЕЗЬБОВЫЕ ВСТАВКИ M4 × 0.5 TD733256 10 63 21 2.8 2.1 5 3.75 M5 × 0.5 TD733296 11 70 25 3.5 2.7 6 4.75 РУЧНЫЕ M6 × 0.75 TD733326 13 80 30 4.5 3.4 6 5.65 МЕТЧИКИ M6 × 0.5 TD733336 13 80 30 4.5 3.4 6 5.75 M7 × 0.75 TD733356 14 80 30 5.5 4.3 7 6.65 МЕТЧИКИ M8 ×1 TD733376 17 90 36 6 4.9 8 7.5 ДЛЯ ТРУБНОЙ M8 × 0.75 TD733386 14 80 30 6 4.9 8 7.65 РЕЗЬБЫ M10 × 1.25 TD733436 22 100 40 7 5.5 8 9.4 ТЕХНИЧЕСКИЕДАННЫЕ M10 × 1M10 × 0.75 TD733446 18 90 36TD73345618903677 5.55.5 88 9.59.65 M12 × 1.5 TD733516 22 100 40 9 7 10 11.25 M12 × 1.25 TD733526 22 100 40 9 7 10 11.4 M12 × 1 TD733536 18 100 40 9 7 10 11.5 M14 × 1.5 TD733556 22 100 40 11 9 12 13.25 M14 × 1.25 TD733566 22 100 40 11 9 12 13.4 M16 × 1.5 TD733616 22 100 40 12 9 12 15.25 M18 × 1.5 TD733676 25 110 44 14 11 14 17.25 M20 × 1.5 TD733726 25 125 50 16 12 15 19.25 Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ◎ ◎ ◎ ◎ ◎ ◎ ◎ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ◎ ◎ ○ ◎ ○ 626
