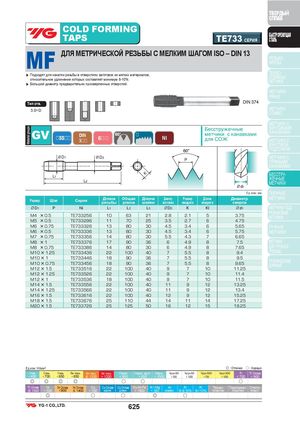

Общий каталог YG-1 2018 - страница 625

ТВЕРДЫЙ СПЛАВ COLD FORMING TAPS TE733 СЕРИЯ БЫСТРОРЕЖУЩАЯСТАЛЬ MF ДЛЯ МЕТРИЧЕСКОЙ РЕЗЬБЫ С МЕЛКИМ ШАГОМ ISO – DIN 13 РЕЗЬБО-ФРЕЗЫ ▶ Подходят для накатки резьбы в отверстиях заготовок из мягких материалов,относительное удлинение которых составляет минимум 8-10%▶ Бóльший диаметр предварительно просверленных отверстий.ТВЕРДО-СПЛАВНЫЕМЕТЧИКИ МЕТЧИКИ PRIME Тип отв. DIN 374 3.0×D МЕТЧИКИCOMBO МЕТЧИКИ С SS DIN3 6 Бесстружечныеметчикис канавками ВИНТОВЫМИКАНАВКАМИNIдля СОЖМЕТЧИКИ С ВИНТОВОЙ ПОДТОЧКОЙ D1 D2 P МЕТЧИКИ СПРЯМЫМИ КАНАВКАМИ L1 KL2 БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ d1 Ед. изм.: мм ГАЕЧНЫЕ Размер Шаг Серия Длина Общая Длина Диаметр Размер ДлинарезьбыдлинашейкихвостовикаквадратаквадратаДиаметрсверлаМЕТЧИКИ ØD1 P Ni L1 L2 L3 ØD2 K KI Ød1 МЕТЧИКИ ПОД РЕЗЬБОВЫЕ M4 × 0.5 TE733256 10 63 21 2.8 2.1 5 3.75 ВСТАВКИ M5 × 0.5 TE733296 11 70 25 3.5 2.7 6 4.75 M6 × 0.75 TE733326 13 80 30 4.5 3.4 6 5.65 РУЧНЫЕ M6 × 0.5 TE733336 13 80 30 4.5 3.4 6 5.75 МЕТЧИКИ M7 × 0.75 TE733356 14 80 30 5.5 4.3 7 6.65 M8 ×1 TE733376 17 90 36 6 4.9 8 7.5 МЕТЧИКИ M8 × 0.75 TE733386 14 80 30 6 4.9 8 7.65 ДЛЯ ТРУБНОЙ M10 × 1.25 TE733436 22 100 40 7 5.5 8 9.4 РЕЗЬБЫ M10 × 1 TE733446 18 90 36 7 5.5 8M10 × 0.75TE73345618903675.589.59.65 ТЕХНИЧЕСКИЕДАННЫЕ M12 × 1.5 TE733516 22 100 40 9 7 10 11.25 M12 × 1.25 TE733526 22 100 40 9 7 10 11.4 M12 × 1 TE733536 18 100 40 9 7 10 11.5 M14 × 1.5 TE733556 22 100 40 11 9 12 13.25 M14 × 1.25 TE733566 22 100 40 11 9 12 13.4 M16 × 1.5 TE733616 22 100 40 12 9 12 15.25 M18 × 1.5 TE733676 25 110 44 14 11 14 17.25 M20 × 1.5 TE733726 25 125 50 16 12 15 19.25 Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ◎ ◎ ◎ ◎ ○ ○ ○ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ◎ ○ ○ ◎ ○ 625
