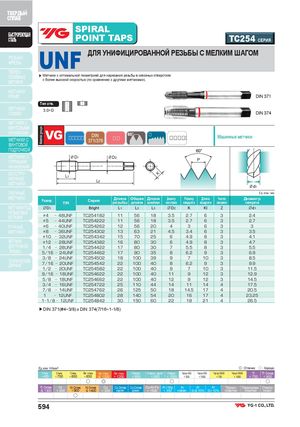

Общий каталог YG-1 2018 - страница 594

ТВЕРДЫЙ СПЛАВ SPIRAL БЫСТРОРЕЖУЩАЯСТАЛЬ POINT TAPS TC254 СЕРИЯ РЕЗЬБО-ФРЕЗЫ UNF ДЛЯ УНИФИЦИРОВАННОЙ РЕЗЬБЫ С МЕЛКИМ ШАГОМ ТВЕРДО- СПЛАВНЫЕМЕТЧИКИ ▶ Метчики с оптимальной геометрией для нарезания резьбы в сквозных отверстияхс более высокой скоростью (по сравнению с другими метчиками). МЕТЧИКИ PRIME DIN 371 Тип отв. МЕТЧИКИ 3.0×DCOMBO DIN 374 МЕТЧИКИ С ВИНТОВЫМИ КАНАВКАМИ МЕТЧИКИ С Машинные метчики ВИНТОВОЙ ПОДТОЧКОЙ МЕТЧИКИ С D1 D2ПРЯМЫМИ P КАНАВКАМИ БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ L1 L2 K d1 ГАЕЧНЫЕ Ед. изм.: мм МЕТЧИКИ Размер TPI Серия Длина Общая Длина Диаметр Размер Длина ЧислорезьбыдлинашейкихвостовикаквадратаквадратаканавокДиаметрсверла МЕТЧИКИ ПОД ØD1 Bright L1 L2 L3 ØD2 K KI Z Ød1 РЕЗЬБОВЫЕ ВСТАВКИ #4 48UNF TC254182 11 56 18 3.5 2.7 6 3 2.4 #5 44UNF TC254222 11 56 18 3.5 2.7 6 3 2.7 РУЧНЫЕ #6 40UNF TC254262 12 56 20 4 3 6 3 3 МЕТЧИКИ #8 36UNF TC254302 13 63 21 4.5 3.4 6 3 3.5 #10 32UNF TC254342 15 70 25 6 4.9 8 3 4.1 МЕТЧИКИ #12 28UNF TC254382 16 80 30 6 4.9 8 3 4.7 ДЛЯ ТРУБНОЙ 1/4 28UNF TC254422 17 80 30 7 5.5 8 3 5.5 РЕЗЬБЫ 5/16 24UNF TC254462 17 90 35 8 6.2 9 3 6.9 ТЕХНИЧЕСКИЕДАННЫЕ 3/8 24UNF TC2545027/1620UNFTC254542 18 100 392210040 98 7 10 36.293 8.59.9 1/2 20UNF TC254582 22 100 40 9 7 10 3 11.5 9/16 18UNF TC254622 22 100 40 11 9 12 3 12.9 5/8 18UNF TC254662 22 100 40 12 9 12 3 14.5 3/4 16UNF TC254722 25 110 44 14 11 14 4 17.5 7/8 14UNF TC254762 26 125 50 18 14.5 17 4 20.5 1 12UNF TC254802 28 140 54 20 16 17 4 23.25 1 1/8 12UNF TC254842 30 150 60 22 18 21 4 26.5 ▶DIN 371(#4~3/8) и DIN 374(7/16~1-1/8) Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ○ ◎ ○ ○ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ○ 594
