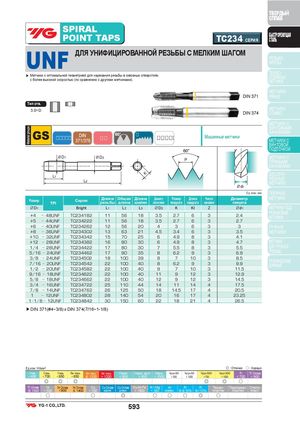

Общий каталог YG-1 2018 - страница 593

ТВЕРДЫЙ СПЛАВ SPIRAL POINT TAPS TC234 СЕРИЯ БЫСТРОРЕЖУЩАЯСТАЛЬ UNF ДЛЯ УНИФИЦИРОВАННОЙ РЕЗЬБЫ С МЕЛКИМ ШАГОМ РЕЗЬБО-ФРЕЗЫ ▶ Метчики с оптимальной геометрией для нарезания резьбы в сквозных отверстияхс более высокой скоростью (по сравнению с другими метчиками). ТВЕРДО-СПЛАВНЫЕМЕТЧИКИ МЕТЧИКИ DIN 371 PRIME Тип отв. 3.0×D МЕТЧИКИDIN 374COMBO МЕТЧИКИ С ВИНТОВЫМИ КАНАВКАМИ Машинные метчики МЕТЧИКИ С ВИНТОВОЙ ПОДТОЧКОЙ D1 D2 P МЕТЧИКИ СПРЯМЫМИ КАНАВКАМИ L1 KL2 БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ d1 Ед. изм.: мм ГАЕЧНЫЕ Размер TPI Серия Длина Общая Длина Диаметр Размер Длина ЧислорезьбыдлинашейкихвостовикаквадратаквадратаканавокДиаметрсверлаМЕТЧИКИ ØD1 Bright L1 L2 L3 ØD2 K KI Z Ød1 МЕТЧИКИ ПОД РЕЗЬБОВЫЕ #4 48UNF TC234182 11 56 18 3.5 2.7 6 3 2.4 ВСТАВКИ #5 44UNF TC234222 11 56 18 3.5 2.7 6 3 2.7 #6 40UNF TC234262 12 56 20 4 3 6 3 3 РУЧНЫЕ #8 36UNF TC234302 13 63 21 4.5 3.4 6 3 3.5 МЕТЧИКИ #10 32UNF TC234342 15 70 25 6 4.9 8 3 4.1 #12 28UNF TC234382 16 80 30 6 4.9 8 3 4.7 МЕТЧИКИ 1/4 28UNF TC234422 17 80 30 7 5.5 8 3 5.5 ДЛЯ ТРУБНОЙ 5/16 24UNF TC234462 17 90 35 8 6.2 9 3 6.9 РЕЗЬБЫ 3/8 24UNF TC234502 18 100 39 9 7 10 37/1620UNFTC234542221004086.2938.59.9 ТЕХНИЧЕСКИЕДАННЫЕ 1/2 20UNF TC234582 22 100 40 9 7 10 3 11.5 9/16 18UNF TC234622 22 100 40 11 9 12 3 12.9 5/8 18UNF TC234662 22 100 40 12 9 12 3 14.5 3/4 16UNF TC234722 25 110 44 14 11 14 4 17.5 7/8 14UNF TC234762 26 125 50 18 14.5 17 4 20.5 1 12UNF TC234802 28 140 54 20 16 17 4 23.25 1 1/8 12UNF TC234842 30 150 60 22 18 21 4 26.5 ▶DIN 371(#4~3/8) и DIN 374(7/16~1-1/8) Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ◎ ◎ ◎ ◎ ◎ ○ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ○ ○ ◎ ○ ○ ○ ◎ ○ 593
