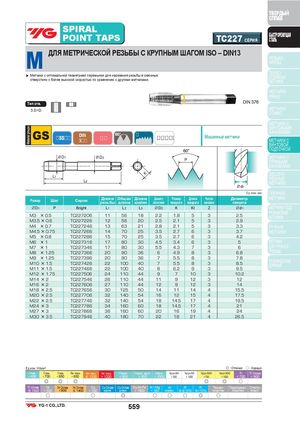

Общий каталог YG-1 2018 - страница 559

ТВЕРДЫЙ СПЛАВ SPIRAL POINT TAPS TC227 СЕРИЯ БЫСТРОРЕЖУЩАЯСТАЛЬ M ДЛЯ МЕТРИЧЕСКОЙ РЕЗЬБЫ С КРУПНЫМ ШАГОМ ISO – DIN13 РЕЗЬБО-ФРЕЗЫ ▶ Метчики с оптимальной геометрией перемычки для нарезания резьбы в сквозныхотверстиях с более высокой скоростью по сравнению с другими метчиками. ТВЕРДО-СПЛАВНЫЕМЕТЧИКИ МЕТЧИКИ PRIME Тип отв. DIN 376 3.0×D МЕТЧИКИCOMBO МЕТЧИКИ С ВИНТОВЫМИ КАНАВКАМИ SS DIN3 Машинные метчики МЕТЧИКИ С ВИНТОВОЙ ПОДТОЧКОЙ D1 D2 P МЕТЧИКИ СПРЯМЫМИ КАНАВКАМИ L1 KL2 БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ d1 Ед. изм.: мм ГАЕЧНЫЕ Размер Шаг Серия Длина Общая Длина Диаметр Размер Длина ЧислорезьбыдлинашейкихвостовикаквадратаквадратаканавокДиаметрсверлаМЕТЧИКИ ØD1 P Bright L1 L2 L3 ØD2 K KI Z Ød1 МЕТЧИКИ ПОД РЕЗЬБОВЫЕ M3 × 0.5 TC227206 11 56 18 2.2 1.8 5 3 2.5 ВСТАВКИ M3.5 × 0.6 TC227226 12 56 20 2.5 2.1 5 3 2.9 M4 × 0.7 TC227246 13 63 21 2.8 2.1 5 3 3.3 РУЧНЫЕ M4.5 × 0.75 TC227266 14 70 25 3.5 2.7 6 3 3.7 МЕТЧИКИ M5 × 0.8 TC227286 15 70 25 3.5 2.7 6 3 4.2 M6 ×1 TC227316 17 80 30 4.5 3.4 6 3 5 МЕТЧИКИ M7 ×1 TC227346 17 80 30 5.5 4.3 7 3 6 ДЛЯ ТРУБНОЙ M8 × 1.25 TC227366 20 90 36 6 4.9 8 3 6.8 РЕЗЬБЫ M9 × 1.25 TC227396 20 90 36 7 5.5 8 3M10 × 1.5TC227426221004075.5837.88.5 ТЕХНИЧЕСКИЕДАННЫЕ M11 × 1.5 TC227466 22 100 40 8 6.2 9 3 9.5 M12 × 1.75 TC227506 24 110 44 9 7 10 3 10.2 M14 × 2 TC227546 26 110 44 11 9 12 3 12 M16 × 2 TC227606 27 110 44 12 9 12 3 14 M18 × 2.5 TC227656 30 125 50 14 11 14 4 15.5 M20 × 2.5 TC227706 32 140 54 16 12 15 4 17.5 M22 × 2.5 TC227746 32 140 54 18 14.5 17 4 19.5 M24 × 3 TC227786 34 160 60 18 14.5 17 4 21 M27 × 3 TC227866 36 160 60 20 16 19 4 24 M30 × 3.5 TC227946 40 180 70 22 18 21 4 26.5 Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ◎ ◎ ◎ ◎ ◎ ○ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ○ ○ ◎ ○ ○ ○ ◎ ○ 559
