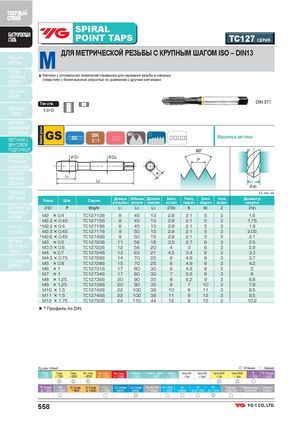

Общий каталог YG-1 2018 - страница 558

ТВЕРДЫЙ СПЛАВ SPIRAL БЫСТРОРЕЖУЩАЯСТАЛЬ POINT TAPS TC127 СЕРИЯ РЕЗЬБО-ФРЕЗЫ M ДЛЯ МЕТРИЧЕСКОЙ РЕЗЬБЫ С КРУПНЫМ ШАГОМ ISO – DIN13 ТВЕРДО- СПЛАВНЫЕМЕТЧИКИ ▶ Метчики с оптимальной геометрией перемычки для нарезания резьбы в сквозныхотверстиях с более высокой скоростью по сравнению с другими метчиками. МЕТЧИКИ PRIME Тип отв. DIN 371 МЕТЧИКИ 3.0×D COMBO МЕТЧИКИ С ВИНТОВЫМИ КАНАВКАМИМЕТЧИКИ С SS DIN3 1 Машинные метчики ВИНТОВОЙ ПОДТОЧКОЙ МЕТЧИКИ С D1 D2ПРЯМЫМИ P КАНАВКАМИ БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ L1 L2 K d1 ГАЕЧНЫЕ Ед. изм.: мм МЕТЧИКИ Размер Шаг Серия Длина Общая Длина Диаметр Размер Длина ЧислорезьбыдлинашейкихвостовикаквадратаквадратаканавокДиаметрсверла МЕТЧИКИ ПОД ØD1 P Bright L1 L2 L3 ØD2 K KI Z Ød1 РЕЗЬБОВЫЕ ВСТАВКИ M2 × 0.4 TC127136 8 45 13 2.8 2.1 5 3 1.6 M2.2 × 0.45 TC127156 8 45 13 2.8 2.1 5 3 1.75 РУЧНЫЕ *M2.3 × 0.4 TC127196 8 45 13 2.8 2.1 5 3 1.9 МЕТЧИКИ M2.5 × 0.45 TC127176 9 50 15 2.8 2.1 5 3 2.05 *M2.6 × 0.45 TC127496 9 50 15 2.8 2.1 5 3 2.1 МЕТЧИКИ M3 × 0.5 TC127206 11 56 18 3.5 2.7 6 3 2.5 ДЛЯ ТРУБНОЙ M3.5 × 0.6 TC127226 12 56 20 4 3 6 3 2.9 РЕЗЬБЫ M4 × 0.7 TC127246 13 63 21 4.5 3.4 6 3 3.3 ТЕХНИЧЕСКИЕДАННЫЕ M4.5 × 0.75M5× 0.8 TC127266 14 70 25 6 4.9 8 3TC12728615702564.983 3.74.2 M6 ×1 TC127316 17 80 30 6 4.9 8 3 5 M7 ×1 TC127346 17 80 30 7 5.5 8 3 6 M8 × 1.25 TC127366 20 90 35 8 6.2 9 3 6.8 M9 × 1.25 TC127396 20 90 35 9 7 10 3 7.8 M10 × 1.5 TC127426 22 100 39 10 8 11 3 8.5 M11 × 1.5 TC127466 22 100 39 11 9 12 3 9.5 M12 × 1.75 TC127506 24 110 44 12 9 12 3 10.2 ▶ * Профиль по DIN Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ◎ ◎ ◎ ◎ ◎ ○ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ○ ○ ◎ ○ ○ ○ ◎ ○ 558
