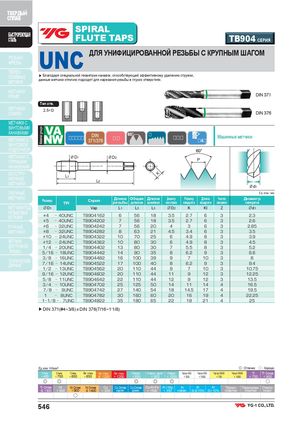

Общий каталог YG-1 2018 - страница 546

ТВЕРДЫЙ СПЛАВ SPIRAL БЫСТРОРЕЖУЩАЯСТАЛЬ FLUTE TAPS TB904 СЕРИЯ РЕЗЬБО-ФРЕЗЫ UNC ДЛЯ УНИФИЦИРОВАННОЙ РЕЗЬБЫ С КРУПНЫМ ШАГОМ ТВЕРДО- СПЛАВНЫЕМЕТЧИКИ ▶ Благодаря специальной геометрии канавок, способствующей эффективному удалению стружки,данные метчики отлично подходят для нарезания резьбы в глухих отверстиях. МЕТЧИКИ PRIME DIN 371 Тип отв. МЕТЧИКИ 2.5×DCOMBO DIN 376 МЕТЧИКИ С ВИНТОВЫМИ КАНАВКАМИ МЕТЧИКИ С Машинные метчики4 ВИНТОВОЙ ПОДТОЧКОЙ МЕТЧИКИ С D1 D2ПРЯМЫМИ P КАНАВКАМИ БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ L1 L2 K d1 ГАЕЧНЫЕ Ед. изм.: мм МЕТЧИКИ Размер TPI Серия Длина Общая Длина Диаметр Размер Длина ЧислорезьбыдлинашейкихвостовикаквадратаквадратаканавокДиаметрсверла МЕТЧИКИ ПОД ØD1 Vap L1 L2 L3 ØD2 K KI Z Ød1 РЕЗЬБОВЫЕ ВСТАВКИ #4 40UNC TB904162 6 56 18 3.5 2.7 6 3 2.3 #5 40UNC TB904202 7 56 18 3.5 2.7 6 3 2.6 РУЧНЫЕ #6 32UNC TB904242 7 56 20 4 3 6 3 2.85 МЕТЧИКИ #8 32UNC TB904282 8 63 21 4.5 3.4 6 3 3.5 #10 24UNC TB904322 10 70 25 6 4.9 8 3 3.9 МЕТЧИКИ #12 24UNC TB904362 10 80 30 6 4.9 8 3 4.5 ДЛЯ ТРУБНОЙ 1/4 20UNC TB904402 13 80 30 7 5.5 8 3 5.2 РЕЗЬБЫ 5/16 18UNC TB904442 14 90 35 8 6.2 9 3 6.6 ТЕХНИЧЕСКИЕДАННЫЕ 3/8 16UNC TB9044827/1614UNCTB904522 16 100 391710040 98 7 10 36.293 89.4 1/2 13UNC TB904562 20 110 44 9 7 10 3 10.75 9/16 12UNC TB904602 20 110 44 11 9 12 3 12.25 5/8 11UNC TB904642 22 110 44 12 9 12 3 13.5 3/4 10UNC TB904702 25 125 50 14 11 14 4 16.5 7/8 9UNC TB904742 27 140 54 18 14.5 17 4 19.5 1 8UNC TB904782 30 160 60 20 16 19 4 22.25 1 1/8 7UNC TB904822 35 180 65 22 18 21 4 25 ▶DIN 371(#4~3/8) и DIN 376(7/16~1-1/8) Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ◎ ◎ ◎ ◎ ◎ ○ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ○ 546
