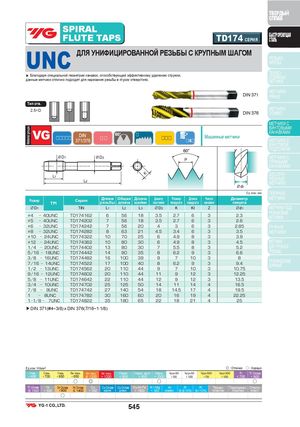

ТВЕРДЫЙ СПЛАВ SPIRAL FLUTE TAPS TD174 СЕРИЯ БЫСТРОРЕЖУЩАЯСТАЛЬ UNC ДЛЯ УНИФИЦИРОВАННОЙ РЕЗЬБЫ С КРУПНЫМ ШАГОМ РЕЗЬБО-ФРЕЗЫ ▶ Благодаря специальной геометрии канавок, способствующей эффективному удалению стружки,данные метчики отлично подходят для нарезания резьбы в глухих отверстиях. ТВЕРДО-СПЛАВНЫЕМЕТЧИКИ DIN 371 МЕТЧИКИPRIME Тип отв. 2.5×D МЕТЧИКИDIN 376COMBO МЕТЧИКИ С ВИНТОВЫМИ КАНАВКАМИ Машинные метчики 4 МЕТЧИКИ С ВИНТОВОЙ ПОДТОЧКОЙ D1 D2 P МЕТЧИКИ СПРЯМЫМИ КАНАВКАМИ L1 KL2 БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ d1 Ед. изм.: мм ГАЕЧНЫЕ Размер TPI Серия Длина Общая Длина Диаметр Размер Длина ЧислорезьбыдлинашейкихвостовикаквадратаквадратаканавокДиаметрсверлаМЕТЧИКИ ØD1 TiN L1 L2 L3 ØD2 K KI Z Ød1 МЕТЧИКИ ПОД РЕЗЬБОВЫЕ #4 40UNC TD174162 6 56 18 3.5 2.7 6 3 2.3 ВСТАВКИ #5 40UNC TD174202 7 56 18 3.5 2.7 6 3 2.6 #6 32UNC TD174242 7 56 20 4 3 6 3 2.85 РУЧНЫЕ #8 32UNC TD174282 8 63 21 4.5 3.4 6 3 3.5 МЕТЧИКИ #10 24UNC TD174322 10 70 25 6 4.9 8 3 3.9 #12 24UNC TD174362 10 80 30 6 4.9 8 3 4.5 МЕТЧИКИ 1/4 20UNC TD174402 13 80 30 7 5.5 8 3 5.2 ДЛЯ ТРУБНОЙ 5/16 18UNC TD174442 14 90 35 8 6.2 9 3 6.6 РЕЗЬБЫ 3/8 16UNC TD174482 16 100 39 9 7 10 37/1614UNCTD174522171004086.29389.4 ТЕХНИЧЕСКИЕДАННЫЕ 1/2 13UNC TD174562 20 110 44 9 7 10 3 10.75 9/16 12UNC TD174602 20 110 44 11 9 12 3 12.25 5/8 11UNC TD174642 22 110 44 12 9 12 3 13.5 3/4 10UNC TD174702 25 125 50 14 11 14 4 16.5 7/8 9UNC TD174742 27 140 54 18 14.5 17 4 19.5 1 8UNC TD174782 30 160 60 20 16 19 4 22.25 1 1/8 7UNC TD174822 35 180 65 22 18 21 4 25 ▶DIN 371(#4~3/8) и DIN 376(7/16~1-1/8) Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ○ ◎ ○ ○ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ○ 545
