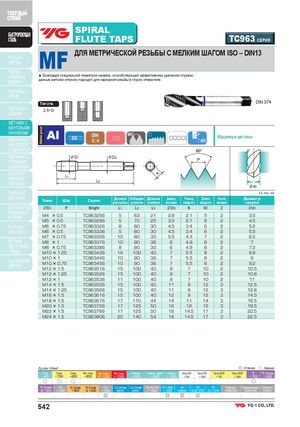

Общий каталог YG-1 2018 - страница 542

ТВЕРДЫЙ СПЛАВ SPIRAL БЫСТРОРЕЖУЩАЯСТАЛЬ FLUTE TAPS TC963 СЕРИЯ РЕЗЬБО-ФРЕЗЫ MF ДЛЯ МЕТРИЧЕСКОЙ РЕЗЬБЫ С МЕЛКИМ ШАГОМ ISO – DIN13 ТВЕРДО- СПЛАВНЫЕМЕТЧИКИ ▶ Благодаря специальной геометрии канавок, способствующей эффективному удалению стружки,данные метчики отлично подходят для нарезания резьбы в глухих отверстиях. МЕТЧИКИ PRIME Тип отв. DIN 374 МЕТЧИКИ 2.5×D COMBO МЕТЧИКИ С ВИНТОВЫМИ КАНАВКАМИМЕТЧИКИ С SS DIN3 4 Машинные метчики45 ВИНТОВОЙ ПОДТОЧКОЙ МЕТЧИКИ С D1 D2ПРЯМЫМИ P КАНАВКАМИ БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ L1 L2 K d1 ГАЕЧНЫЕ Ед. изм.: мм МЕТЧИКИ Размер Шаг Серия Длина Общая Длина Диаметр Размер Длина ЧислорезьбыдлинашейкихвостовикаквадратаквадратаканавокДиаметрсверла МЕТЧИКИ ПОД ØD1 P Bright L1 L2 L3 ØD2 K KI Z Ød1 РЕЗЬБОВЫЕ ВСТАВКИ M4 × 0.5 TC963256 5 63 21 2.8 2.1 5 2 3.5 M5 × 0.5 TC963296 5 70 25 3.5 2.7 6 2 4.5 РУЧНЫЕ M6 × 0.75 TC963326 8 80 30 4.5 3.4 6 2 5.2 МЕТЧИКИ M6 × 0.5 TC963336 5 80 30 4.5 3.4 6 2 5.5 M7 × 0.75 TC963356 10 80 30 5.5 4.3 7 2 6.2 МЕТЧИКИ M8 ×1 TC963376 10 90 36 6 4.9 8 2 7 ДЛЯ ТРУБНОЙ M8 × 0.75 TC963386 8 80 30 6 4.9 8 2 7.2 РЕЗЬБЫ M10 × 1.25 TC963436 16 100 40 7 5.5 8 2 8.8 ТЕХНИЧЕСКИЕДАННЫЕ M10 × 1M10 × 0.75 TC963446 10 90 36 7 5.5 8 2TC96345610903675.582 99.2 M12 × 1.5 TC963516 15 100 40 9 7 10 2 10.5 M12 × 1.25 TC963526 15 100 40 9 7 10 2 10.8 M12 × 1 TC963536 11 100 40 9 7 10 2 11 M14 × 1.5 TC963556 15 100 40 11 9 12 3 12.5 M14 × 1.25 TC963566 15 100 40 11 9 12 3 12.8 M16 × 1.5 TC963616 15 100 40 12 9 12 3 14.5 M18 × 1.5 TC963676 17 110 44 14 11 14 3 16.5 M20 × 1.5 TC963726 17 125 50 16 12 15 3 18.5 M22 × 1.5 TC963766 17 125 50 18 14.5 17 3 20.5 M24 × 1.5 TC963806 20 140 54 18 14.5 17 3 22.5 Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ○ ○ ○ ○ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ◎ ◎ ◎ ◎ 542
