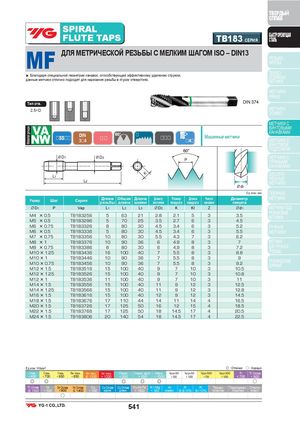

Общий каталог YG-1 2018 - страница 541

ТВЕРДЫЙ СПЛАВ SPIRAL FLUTE TAPS TB183 СЕРИЯ БЫСТРОРЕЖУЩАЯСТАЛЬ MF ДЛЯ МЕТРИЧЕСКОЙ РЕЗЬБЫ С МЕЛКИМ ШАГОМ ISO – DIN13 РЕЗЬБО-ФРЕЗЫ ▶ Благодаря специальной геометрии канавок, способствующей эффективному удалению стружки,данные метчики отлично подходят для нарезания резьбы в глухих отверстиях. ТВЕРДО-СПЛАВНЫЕМЕТЧИКИ МЕТЧИКИ PRIME Тип отв. DIN 374 2.5×D МЕТЧИКИCOMBO МЕТЧИКИ С ВИНТОВЫМИ SS DIN3 4 КАНАВКАМИМашинные метчики4МЕТЧИКИ С ВИНТОВОЙ ПОДТОЧКОЙ D1 D2 P МЕТЧИКИ СПРЯМЫМИ КАНАВКАМИ L1 KL2 БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ d1 Ед. изм.: мм ГАЕЧНЫЕ Размер Шаг Серия Длина Общая Длина Диаметр Размер Длина ЧислорезьбыдлинашейкихвостовикаквадратаквадратаканавокДиаметрсверлаМЕТЧИКИ ØD1 P Vap L1 L2 L3 ØD2 K KI Z Ød1 МЕТЧИКИ ПОД РЕЗЬБОВЫЕ M4 × 0.5 TB183256 5 63 21 2.8 2.1 5 3 3.5 ВСТАВКИ M5 × 0.5 TB183296 5 70 25 3.5 2.7 6 3 4.5 M6 × 0.75 TB183326 8 80 30 4.5 3.4 6 3 5.2 РУЧНЫЕ M6 × 0.5 TB183336 5 80 30 4.5 3.4 6 3 5.5 МЕТЧИКИ M7 × 0.75 TB183356 10 80 30 5.5 4.3 7 3 6.2 M8 ×1 TB183376 10 90 36 6 4.9 8 3 7 МЕТЧИКИ M8 × 0.75 TB183386 8 80 30 6 4.9 8 3 7.2 ДЛЯ ТРУБНОЙ M10 × 1.25 TB183436 16 100 40 7 5.5 8 3 8.8 РЕЗЬБЫ M10 × 1 TB183446 10 90 36 7 5.5 8 3M10 × 0.75TB18345610903675.58399.2 ТЕХНИЧЕСКИЕДАННЫЕ M12 × 1.5 TB183516 15 100 40 9 7 10 3 10.5 M12 × 1.25 TB183526 15 100 40 9 7 10 3 10.8 M12 × 1 TB183536 11 100 40 9 7 10 3 11 M14 × 1.5 TB183556 15 100 40 11 9 12 3 12.5 M14 × 1.25 TB183566 15 100 40 11 9 12 3 12.8 M16 × 1.5 TB183616 15 100 40 12 9 12 3 14.5 M18 × 1.5 TB183676 17 110 44 14 11 14 4 16.5 M20 × 1.5 TB183726 17 125 50 16 12 15 4 18.5 M22 × 1.5 TB183766 17 125 50 18 14.5 17 4 20.5 M24 × 1.5 TB183806 20 140 54 18 14.5 17 4 22.5 Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ◎ ◎ ◎ ◎ ◎ ○ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ○ 541
