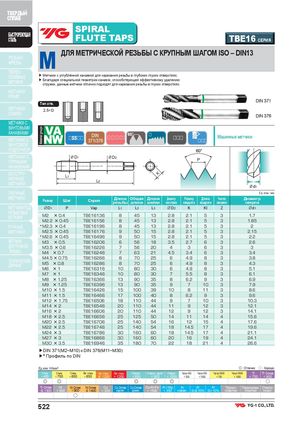

Общий каталог YG-1 2018 - страница 522

ТВЕРДЫЙ СПЛАВ SPIRAL БЫСТРОРЕЖУЩАЯСТАЛЬ FLUTE TAPS TBE16 СЕРИЯ РЕЗЬБО-ФРЕЗЫ M ДЛЯ МЕТРИЧЕСКОЙ РЕЗЬБЫ С КРУПНЫМ ШАГОМ ISO – DIN13 ТВЕРДО- СПЛАВНЫЕМЕТЧИКИ ▶ Метчики с углублённой канавкой для нарезания резьбы в глубоких глухих отверстиях.▶ Благодаря специальной геометрии канавок, способствующей эффективному удалениюстружки, данные метчики отлично подходят для нарезания резьбы в глухих отверстиях. МЕТЧИКИ PRIME Тип отв. DIN 371 МЕТЧИКИ 2.5×D COMBO DIN 376 МЕТЧИКИ С ВИНТОВЫМИ КАНАВКАМИ МЕТЧИКИ С SS Машинные метчики ВИНТОВОЙ ПОДТОЧКОЙ МЕТЧИКИ С D1 D2ПРЯМЫМИ P КАНАВКАМИ БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ L1 L2 K d1 ГАЕЧНЫЕ Ед. изм.: мм МЕТЧИКИ Размер Шаг Серия Длина Общая Длина Диаметр Размер Длина ЧислорезьбыдлинашейкихвостовикаквадратаквадратаканавокДиаметрсверла МЕТЧИКИ ПОД ØD1 P Vap L1 L2 L3 ØD2 K KI Z Ød1 РЕЗЬБОВЫЕ ВСТАВКИ M2 × 0.4 TBE16136 8 45 13 2.8 2.1 5 3 1.7 M2.2 × 0.45 TBE16156 8 45 13 2.8 2.1 5 3 1.85 РУЧНЫЕ *M2.3 × 0.4 TBE16196 8 45 13 2.8 2.1 5 3 2 МЕТЧИКИ M2.5 × 0.45 TBE16176 9 50 15 2.8 2.1 5 3 2.15 *M2.6 × 0.45 TBE16496 9 50 15 2.8 2.1 5 3 2.2 МЕТЧИКИ M3 × 0.5 TBE16206 6 56 18 3.5 2.7 6 3 2.6 ДЛЯ ТРУБНОЙ M3.5 × 0.6 TBE16226 7 56 20 4 3 6 3 3 РЕЗЬБЫ M4 × 0.7 TBE16246 7 63 21 4.5 3.4 6 3 3.4 ТЕХНИЧЕСКИЕДАННЫЕ M4.5 × 0.75M5× 0.8 TBE16266 8 70 25 6 4.9 8 3TBE162868702564.983 3.84.3 M6 ×1 TBE16316 10 80 30 6 4.9 8 3 5.1 M7 ×1 TBE16346 10 80 30 7 5.5 8 3 6.1 M8 × 1.25 TBE16366 13 90 35 8 6.2 9 3 6.9 M9 × 1.25 TBE16396 13 90 35 9 7 10 3 7.9 M10 × 1.5 TBE16426 15 100 39 10 8 11 3 8.6 M11 × 1.5 TBE16466 17 100 40 8 6.2 9 3 9.6 M12 × 1.75 TBE16506 18 110 44 9 7 10 3 10.3 M14 × 2 TBE16546 20 110 44 11 9 12 3 12.1 M16 × 2 TBE16606 20 110 44 12 9 12 3 14.1 M18 × 2.5 TBE16656 25 125 50 14 11 14 4 15.6 M20 × 2.5 TBE16706 25 140 54 16 12 15 4 17.6 M22 × 2.5 TBE16746 25 140 54 18 14.5 17 4 19.6 M24 × 3 TBE16786 30 160 60 18 14.5 17 4 21.1 M27 × 3 TBE16866 30 160 60 20 16 19 4 24.1 M30 × 3.5 TBE16946 35 180 70 22 18 21 4 26.6 ▶DIN 371(M2~M10) и DIN 376(M11~M30) ▶* Профиль по DIN Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ◎ ◎ ◎ ◎ ◎ ○ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ○ 522
