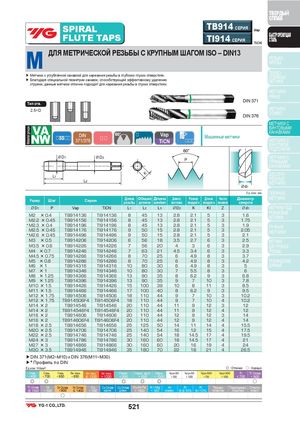

ТВЕРДЫЙ СПЛАВ SPIRAL TB914 СЕРИЯ Vap FLUTE TAPS TI914 СЕРИЯ БЫСТРОРЕЖУЩАЯTiCNСТАЛЬ M ДЛЯ МЕТРИЧЕСКОЙ РЕЗЬБЫ С КРУПНЫМ ШАГОМ ISO – DIN13 РЕЗЬБО-ФРЕЗЫ ▶ Метчики с углублённой канавкой для нарезания резьбы в глубоких глухих отверстиях.▶ Благодаря специальной геометрии канавок, способствующей эффективному удалениюстружки, данные метчики отлично подходят для нарезания резьбы в глухих отверстиях.ТВЕРДО-СПЛАВНЫЕМЕТЧИКИ МЕТЧИКИ PRIME Тип отв. DIN 371 2.5×D МЕТЧИКИDIN 376COMBO МЕТЧИКИ С ВИНТОВЫМИ SS Vap КАНАВКАМИМашинные метчикиTiCNМЕТЧИКИ СВИНТОВОЙ ПОДТОЧКОЙ D1 D2 P МЕТЧИКИ СПРЯМЫМИ КАНАВКАМИ L1 KL2 БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ d1 Ед. изм.: мм ГАЕЧНЫЕ Размер Шаг Серия Длина Общая Длина Диаметр Размер Длина Число Диаметр МЕТЧИКИрезьбыдлинашейкихвостовикаквадратаквадратаканавоксверла ØD1 P Vap TiCN L1 L2 L3 ØD2 K KI Z Ød1 МЕТЧИКИ ПОД M2 × 0.4 TB914136 TI914136 8 45 13 2.8 2.1 5 3 1.6M2.2 × 0.45TB914156TI914156845132.82.1531.75РЕЗЬБОВЫЕВСТАВКИ *M2.3 × 0.4 TB914196 TI914196 8 45 13 2.8 2.1 5 3 1.9 РУЧНЫЕ M2.5 × 0.45 TB914176 TI914176 9 50 15 2.8 2.1 5 3 2.05 МЕТЧИКИ *M2.6 × 0.45 TB914496 TI914496 9 50 15 2.8 2.1 5 3 2.1 M3 × 0.5 TB914206 TI914206 6 56 18 3.5 2.7 6 3 2.5 МЕТЧИКИ M3.5 × 0.6 TB914226 TI914226 7 56 20 4 3 6 3 2.9 ДЛЯ ТРУБНОЙ M4 × 0.7 TB914246 TI914246 7 63 21 4.5 3.4 6 3 3.3 РЕЗЬБЫ M4.5 × 0.75 TB914266 TI914266 8 70 25 6 4.9 8 3 3.7 M5 × 0.8 TB914286 TI914286 8 70 25 6 4.9 8 3 4.2 ТЕХНИЧЕСКИЕ M6 ×1 TB914316 TI914316 10 80 30 6 4.9 8 3 5 ДАННЫЕ M7 ×1 TB914346 TI914346 10 80 30 7 5.5 8 3 6 M8 × 1.25 TB914366 TI914366 13 90 35 8 6.2 9 3 6.8 M9 × 1.25 TB914396 TI914396 13 90 35 9 7 10 3 7.8 M10 × 1.5 TB914426 TI914426 15 100 39 10 8 11 3 8.5 M11 × 1.5 TB914466 TI914466 17 100 40 8 6.2 9 3 9.5 M12 × 1.75 TB914506 TI914506 18 110 44 9 7 10 3 10.2 M12 × 1.75 TB914506F4 TI914506F4 18 110 44 9 7 10 4 10.2 M14 ×2 TB914546 TI914546 20 110 44 11 9 12 3 12 M14 ×2 TB914546F4 TI914546F4 20 110 44 11 9 12 4 12 M16 ×2 TB914606 TI914606 20 110 44 12 9 12 3 14 M16 ×2 TB914606F4 TI914606F4 20 110 44 12 9 12 4 14 M18 × 2.5 TB914656 TI914656 25 125 50 14 11 14 4 15.5 M20 × 2.5 TB914706 TI914706 25 140 54 16 12 15 4 17.5 M22 × 2.5 TB914746 TI914746 25 140 54 18 14.5 17 4 19.5 M24 ×3 TB914786 TI914786 30 160 60 18 14.5 17 4 21 M27 ×3 TB914866 TI914866 30 160 60 20 16 19 4 24 M30 × 3.5 TB914946 TI914946 35 180 70 22 18 21 4 26.5 ▶DIN 371(M2~M10) и DIN 376(M11~M30) ▶* Профиль по DIN Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ◎ ◎ ◎ ◎ ◎ ○ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ○ 521
