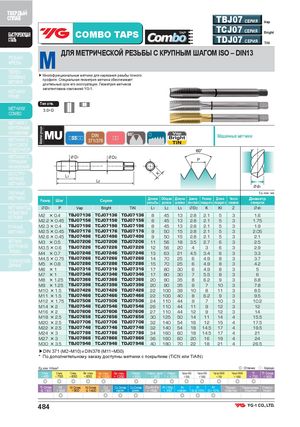

Общий каталог YG-1 2018 - страница 484

ТВЕРДЫЙ СПЛАВ TBJ07 СЕРИЯ Vap БЫСТРОРЕЖУЩАЯСТАЛЬ COMBO TAPS TCJ07 СЕРИЯ BrightTDJ07 СЕРИЯTiN РЕЗЬБО-ФРЕЗЫ M ДЛЯ МЕТРИЧЕСКОЙ РЕЗЬБЫ С КРУПНЫМ ШАГОМ ISO – DIN13 ТВЕРДО- СПЛАВНЫЕМЕТЧИКИ ▶ Многофункциональные метчики для нарезания резьбы точногопрофиля. Специальная геометрия метчика обеспечиваетдлительный срок его эксплуатации. Геометрия метчиков МЕТЧИКИ запатентована компанией YG-1. PRIME Тип отв. МЕТЧИКИ 3.0×D COMBO МЕТЧИКИ С ВИНТОВЫМИ КАНАВКАМИМЕТЧИКИ С SS Vap Машинные метчики ВИНТОВОЙ ПОДТОЧКОЙ МЕТЧИКИ С D1 D2ПРЯМЫМИ P КАНАВКАМИ БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ L1 L2 K d1 ГАЕЧНЫЕ Ед. изм.: мм МЕТЧИКИ Размер Шаг Серия Длина Общая Длина Диаметр Размер Длина Число Диаметррезьбыдлинашейкихвостовикаквадратаквадратаканавоксверла МЕТЧИКИ ПОД ØD1 P Vap Bright TiN L1 L2 L3 ØD2 K KI Z Ød1 РЕЗЬБОВЫЕВСТАВКИ M2 × 0.4 TBJ07136 TCJ07136 TDJ07136 8 45 13 2.8 2.1 5M2.2 × 0.45TBJ07156TCJ07156TDJ07156845132.82.15331.61.75 РУЧНЫЕ M2.3 × 0.4 TBJ07196 TCJ07196 TDJ07196 8 45 13 2.8 2.1 5 3 1.9 МЕТЧИКИ M2.5 × 0.45 TBJ07176 TCJ07176 TDJ07176 9 50 15 2.8 2.1 5 3 2.05 M2.6 × 0.45 TBJ07496 TCJ07496 TDJ07496 9 50 15 2.8 2.1 5 3 2.1 МЕТЧИКИ M3 × 0.5 TBJ07206 TCJ07206 TDJ07206 11 56 18 3.5 2.7 6 3 2.5 ДЛЯ ТРУБНОЙ M3.5 × 0.6 TBJ07226 TCJ07226 TDJ07226 12 56 20 4 3 6 3 2.9 РЕЗЬБЫ M4 × 0.7 TBJ07246 TCJ07246 TDJ07246 13 63 21 4.5 3.4 6 3 3.3 ТЕХНИЧЕСКИЕДАННЫЕM4.5 × 0.75 TBJ07266 TCJ07266 TDJ07266 14M5× 0.8TBJ07286TCJ07286TDJ072861570702525664.94.988 33 3.74.2 M6 ×1 TBJ07316 TCJ07316 TDJ07316 17 80 30 6 4.9 8 3 5 M7 ×1 TBJ07346 TCJ07346 TDJ07346 17 80 30 7 5.5 8 3 6 M8 × 1.25 TBJ07366 TCJ07366 TDJ07366 20 90 35 8 6.2 9 3 6.8 M9 × 1.25 TBJ07396 TCJ07396 TDJ07396 20 90 35 9 7 10 3 7.8 M10 × 1.5 TBJ07426 TCJ07426 TDJ07426 22 100 39 10 8 11 3 8.5 M11 × 1.5 TBJ07466 TCJ07466 TDJ07466 22 100 40 8 6.2 9 3 9.5 M12 × 1.75 TBJ07506 TCJ07506 TDJ07506 24 110 44 9 7 10 3 10.2 M14 ×2 TBJ07546 TCJ07546 TDJ07546 26 110 44 11 9 12 3 12 M16 ×2 TBJ07606 TCJ07606 TDJ07606 27 110 44 12 9 12 3 14 M18 × 2.5 TBJ07656 TCJ07656 TDJ07656 30 125 50 14 11 14 4 15.5 M20 × 2.5 TBJ07706 TCJ07706 TDJ07706 32 140 54 16 12 15 4 17.5 M22 × 2.5 TBJ07746 TCJ07746 TDJ07746 32 140 54 18 14.5 17 4 19.5 M24 ×3 TBJ07786 TCJ07786 TDJ07786 34 160 60 18 14.5 17 4 21 M27 ×3 TBJ07866 TCJ07866 TDJ07866 36 160 60 20 16 19 4 24 M30 × 3.5 TBJ07946 TCJ07946 TDJ07946 40 180 70 22 18 21 4 26.5 ▶DIN 371 (M2~M10) и DIN376 (M11~M30) * По дополнительному заказу доступны метчики с покрытием (TiCN или TiAlN) Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж. Чугун GG Чугун GG Чугун GGG Чугун GGG Ti Ti Сплав < 400 < 700 < 850 < 850 ≤ 1200 > 1200 < 850 < 850 < 1000 < 500 < 1000 < 700 < 1000 < 700 < 900 ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ◎ ◎ ◎ ◎ ◎ ◎ ◎ 484
