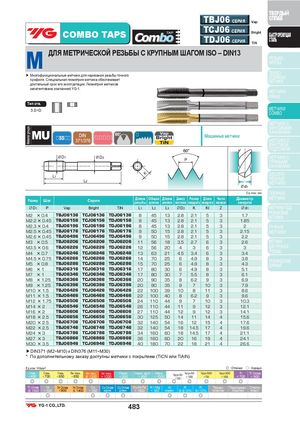

Общий каталог YG-1 2018 - страница 483

ТВЕРДЫЙ TBJ06 СЕРИЯ Vap СПЛАВ COMBO TAPS TCJ06 СЕРИЯ BrightTDJ06 СЕРИЯTiNБЫСТРОРЕЖУЩАЯСТАЛЬ M ДЛЯ МЕТРИЧЕСКОЙ РЕЗЬБЫ С КРУПНЫМ ШАГОМ ISO – DIN13 РЕЗЬБО-ФРЕЗЫ ▶ Многофункциональные метчики для нарезания резьбы точногопрофиля. Специальная геометрия метчика обеспечиваетдлительный срок его эксплуатации. Геометрия метчиков ТВЕРДО-СПЛАВНЫЕМЕТЧИКИ запатентована компанией YG-1. МЕТЧИКИ PRIME Тип отв. 3.0×D МЕТЧИКИCOMBO МЕТЧИКИ С ВИНТОВЫМИ SS Vap КАНАВКАМИМашинные метчикиМЕТЧИКИ С ВИНТОВОЙ ПОДТОЧКОЙ D1 D2 P МЕТЧИКИ СПРЯМЫМИ КАНАВКАМИ L1 KL2 БЕССТРУ-ЖЕЧНЫЕМЕТЧИКИ d1 Ед. изм.: мм ГАЕЧНЫЕ Размер Шаг Серия Длина Общая Длина Диаметр Размер Длина Число Диаметр МЕТЧИКИрезьбыдлинашейкихвостовикаквадратаквадратаканавоксверла ØD1 P Vap Bright TiN L1 L2 L3 ØD2 K KI Z Ød1 МЕТЧИКИ ПОД M2 × 0.4 TBJ06136 TCJ06136 TDJ06136 8 45 13 2.8 2.1 5 3 1.7M2.2 × 0.45TBJ06156TCJ06156TDJ06156845132.82.1531.85РЕЗЬБОВЫЕВСТАВКИ M2.3 × 0.4 TBJ06196 TCJ06196 TDJ06196 8 45 13 2.8 2.1 5 3 2 РУЧНЫЕ M2.5 × 0.45 TBJ06176 TCJ06176 TDJ06176 9 50 15 2.8 2.1 5 3 2.15 МЕТЧИКИ M2.6 × 0.45 TBJ06496 TCJ06496 TDJ06496 9 50 15 2.8 2.1 5 3 2.2 M3 × 0.5 TBJ06206 TCJ06206 TDJ06206 11 56 18 3.5 2.7 6 3 2.6 МЕТЧИКИ M3.5 × 0.6 TBJ06226 TCJ06226 TDJ06226 12 56 20 4 3 6 3 3 ДЛЯ ТРУБНОЙ M4 × 0.7 TBJ06246 TCJ06246 TDJ06246 13 63 21 4.5 3.4 6 3 3.4 РЕЗЬБЫ M4.5 × 0.75 TBJ06266 TCJ06266 TDJ06266 14 70 25 6 4.9 8 3 3.8M5× 0.8TBJ06286TCJ06286TDJ0628615702564.9834.3ТЕХНИЧЕСКИЕДАННЫЕ M6 ×1 TBJ06316 TCJ06316 TDJ06316 17 80 30 6 4.9 8 3 5.1 M7 ×1 TBJ06346 TCJ06346 TDJ06346 17 80 30 7 5.5 8 3 6.1 M8 × 1.25 TBJ06366 TCJ06366 TDJ06366 20 90 35 8 6.2 9 3 6.9 M9 × 1.25 TBJ06396 TCJ06396 TDJ06396 20 90 35 9 7 10 3 7.9 M10 × 1.5 TBJ06426 TCJ06426 TDJ06426 22 100 39 10 8 11 3 8.6 M11 × 1.5 TBJ06466 TCJ06466 TDJ06466 22 100 40 8 6.2 9 3 9.6 M12 × 1.75 TBJ06506 TCJ06506 TDJ06506 24 110 44 9 7 10 3 10.3 M14 ×2 TBJ06546 TCJ06546 TDJ06546 26 110 44 11 9 12 3 12.1 M16 ×2 TBJ06606 TCJ06606 TDJ06606 27 110 44 12 9 12 3 14.1 M18 × 2.5 TBJ06656 TCJ06656 TDJ06656 30 125 50 14 11 14 4 15.6 M20 × 2.5 TBJ06706 TCJ06706 TDJ06706 32 140 54 16 12 15 4 17.6 M22 × 2.5 TBJ06746 TCJ06746 TDJ06746 32 140 54 18 14.5 17 4 19.6 M24 ×3 TBJ06786 TCJ06786 TDJ06786 34 160 60 18 14.5 17 4 21.1 M27 ×3 TBJ06866 TCJ06866 TDJ06866 36 160 60 20 16 19 4 24.1 M30 × 3.5 TBJ06946 TCJ06946 TDJ06946 40 180 70 22 18 21 4 26.6 ▶DIN371 (M2~M10) и DIN376 (M11~M30) * По дополнительному заказу доступны метчики с покрытием (TiCN или TiAlN) Ед.изм: Н/мм2 ◎ : Отлично ◯ : Хорошо Сталь Сталь Сталь Лег. сталь Лег. сталь Лег. сталь Нерж. Нерж. ауст. Нерж.< 400< 700< 850< 850≤ 1200> 1200< 850< 850< 1000Чугун GG< 500Чугун GG< 1000Чугун GGG< 700Чугун GGGTiTi Сплав< 1000< 700< 900 ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ Ti Сплав Ni Ni Сплав Ni Сплав Cu Cu Сплав Cu Сплав Cu-Al-Fe Al / Mg Al Al Al Термо- Термореак. Стекло- ≤ 1300 < 500 < 900 ≤ 1400 < 350 коротк. длинн. < 1500 < 350 кован. Si≤10% Si>10% пластик пластик пласт. ◎ ◎ ◎ ◎ ◎ ◎ ◎ 483
