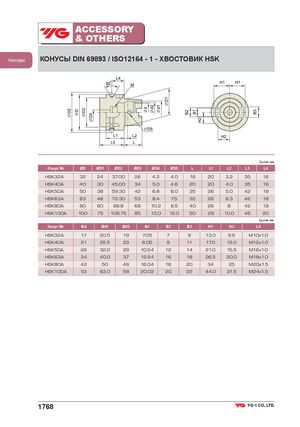

Общий каталог YG-1 2018 - страница 1768

ACCESSORY & OTHERS Аксессуары КОНУСЫ DIN 69893 / ISO12164 - 1 - ХВОСТОВИК HSK Ед.изм.:мм Конус № ØD ØD1 ØD2 ØD3 ØD4 ØD5 L L1 L2 L3 L4 HSK32A 32 24 37.00 26 4.2 4.0 16 20 3.2 35 16 HSK40A 40 30 45.00 34 5.0 4.6 20 20 4.0 35 16 HSK50A 50 38 59.30 42 6.8 6.0 25 26 5.0 42 18 HSK63A 63 48 72.30 53 8.4 7.5 32 26 6.3 42 18 HSK80A 80 60 88.8 68 10.2 8.5 40 26 8 42 18 HSK100A 100 75 109.75 85 12.0 12.0 50 29 10.0 45 20 Ед.изм.:мм Конус № Ød Ød1 Ød2 B1 B2 B3 H1 H2 L4 HSK32A 17 20.5 19 7.05 7 9 13.0 9.5 M10х1.0 HSK40A 21 25.5 23 8.05 9 11 17.0 12.0 M12х1.0 HSK50A 26 32.0 29 10.54 12 14 21.0 15.5 M16х1.0 HSK63A 34 40.0 37 12.54 16 18 26.5 20.0 M18х1.0 HSK80A 42 50 46 16.04 18 20 34 25 M20х1.5 HSK100A 53 63.0 58 20.02 20 22 44.0 31.5 M24х1.5 1768
