Общий каталог YG-1 2018 - страница 1767

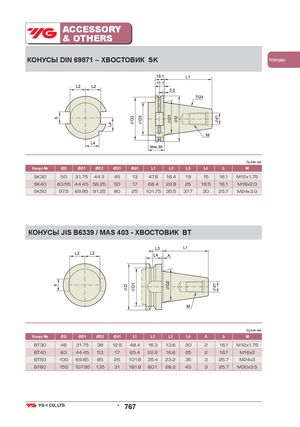

ACCESSORY & OTHERS КОНУСЫ DIN 69871 – ХВОСТОВИК SK Аксессуары Ед.изм.:мм Конус № ØD ØD1 ØD2 ØD3 Ød1 L1 L2 L3 L4 b M SK30 50 31.75 44.3 45 13 47.8 16.4 19 15 16.1 M12х1.75 SK40 63.55 44.45 56.25 50 17 68.4 22.8 25 18.5 16.1 M16х2.0 SK50 97.5 69.85 91.25 80 25 101.75 35.5 37.7 30 25.7 M24х3.0 КОНУСЫ JIS B6339 / MAS 403 - ХВОСТОВИК ВТ Ед.изм.:мм Конус № ØD ØD1 ØD2 Ød1 L1 L2 L3 L4 A b M BT30 46 31.75 38 12.5 48.4 16.3 13.6 20 2 16.1 M12х1.75 BT40 63 44.45 53 17 65.4 22.6 16.6 25 2 16.1 M16х2 BT50 100 69.85 85 25 101.8 35.4 23.2 35 3 25.7 M24х3 BT60 155 107.95 135 31 161.8 60.1 28.2 45 3 25.7 M30х3.5 • 767
