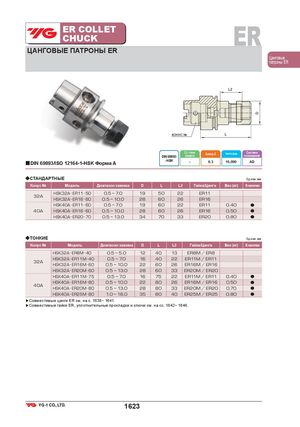

Общий каталог YG-1 2018 - страница 1623

ER COLLETCHUCK ER ЦАНГОВЫЕ ПАТРОНЫ ER Цанговые патроны ER Ст. точн.DIN 69893конусаБалансир. G Частота вращ. Системаохлаждения ■DIN 69893/ISO 12164-1-HSK Форма A - HSK – 6.3 15,000 AD ◆СТАНДАРТНЫЕ Ед.изм.:мм Конус № Модель Диапазон зажима D L L2 Гайка/Цанга Вес (кг) В наличии HSK32A ER11 50 0.5 ~ 7.0 19 50 22 ER11 32A HSK32A ER16 60 0.5 ~ 10.0 28 60 26 ER16 HSK40A ER11 60 0.5 ~ 7.0 19 60 22 ER11 0.40 ● 40A HSK40A ER16 60 0.5 ~ 10.0 28 60 26 ER16 0.50 ● HSK40A ER20 70 0.5 ~ 13.0 34 70 33 ER20 0.80 ● ◆ТОНКИЕ Ед.изм.:мм Конус № Модель Диапазон зажима D L L2 Гайка/Цанга Вес (кг) В наличии HSK32A ER8M 40 0.5 ~ 5.0 12 40 13 ER8M / ER8 HSK32A ER11M 40 0.5 ~ 7.0 16 40 22 ER11M / ER11 32A HSK32A ER16M 60 0.5 ~ 10.0 22 60 26 ER16M / ER16 HSK32A ER20M 60 0.5 ~ 13.0 28 60 33 ER20M / ER20 HSK40A ER11M 75 0.5 ~ 7.0 16 75 22 ER11M / ER11 0.40 ● HSK40A ER16M 80 0.5 ~ 10.0 22 80 26 ER16M / ER16 0.50 ● 40A HSK40A ER20M 80 0.5 ~ 13.0 28 80 33 ER20M / ER20 0.70 ● HSK40A ER25M 80 1.0 ~ 16.0 35 80 40 ER25M / ER25 0.80 ● ▶Совместимые цанги ER см. на с. 1638~ 1641. ▶Совместимые гайки ER, уплотнительные прокладки и ключи см. на сс. 1642~ 1646. 1623
