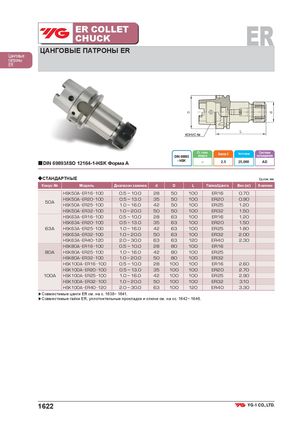

Общий каталог YG-1 2018 - страница 1622

ER COLLETCHUCK ER ЦАНГОВЫЕ ПАТРОНЫ ER Цанговые патроны ER Ст. точн.DIN 69893конусаБалансир. G Частота вращ. Системаохлаждения ■DIN 69893/ISO 12164-1-HSK Форма A - HSK – 2.5 25,000 AD ◆СТАНДАРТНЫЕ Ед.изм.:мм Конус № Модель Диапазон зажима d D L Гайка/Цанга Вес (кг) В наличии HSK50A ER16 100 0.5 ~ 10.0 28 50 100 ER16 0.70 HSK50A ER20 100 0.5 ~ 13.0 35 50 100 ER20 0.90 50A HSK50A ER25 100 1.0 ~ 16.0 42 50 100 ER25 1.20 HSK50A ER32 100 1.0 ~ 20.0 50 50 100 ER32 1.50 HSK63A ER16 100 0.5 ~ 10.0 28 63 100 ER16 1.20 HSK63A ER20 100 0.5 ~ 13.0 35 63 100 ER20 1.50 63A HSK63A ER25 100 1.0 ~ 16.0 42 63 100 ER25 1.80 HSK63A ER32 100 1.0 ~ 20.0 50 63 100 ER32 2.00 HSK63A ER40 120 2.0 ~ 30.0 63 63 120 ER40 2.30 HSK80A ER16 100 0.5 ~ 10.0 28 80 100 ER16 80A HSK80A ER25 100 1.0 ~ 16.0 42 80 100 ER25 HSK80A ER32 100 1.0 ~ 20.0 50 80 100 ER32 HSK100A ER16 100 0.5 ~ 10.0 28 100 100 ER16 2.60 HSK100A ER20 100 0.5 ~ 13.0 35 100 100 ER20 2.70 100A HSK100A ER25 100 1.0 ~ 16.0 42 100 100 ER25 2.90 HSK100A ER32 100 1.0 ~ 20.0 50 100 100 ER32 3.10 HSK100A ER40 120 2.0 ~ 30.0 63 100 120 ER40 3.30 ▶Совместимые цанги ER см. на с. 1638~ 1641. ▶Совместимые гайки ER, уплотнительные прокладки и ключи см. на сс. 1642~ 1646. 1622
