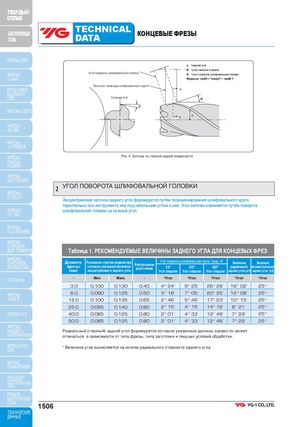

ТВЕРДЫЙ СПЛАВ БЫСТРОРЕЖУЩАЯСТАЛЬ TECHNICALDATA КОНЦЕВЫЕ ФРЕЗЫ ФРЕЗЫ CBN α =задний угол Ø =угол наклона спирали ФРЕЗЫ Угол поворота шлифовальной головки Θ =угол поворота шлифовальной головки i-Xmill Формула: tan(Θ ) ° =tan(α)° × tan(Ø )° Заточка с помощью шлифовального круга ФРЕЗЫ i-SMART A МОДУЛЬНОГО ТИПА Сечение А-А Θ α ФРЕЗЫ X5070 A Ø ФРЕЗЫ 4G Mill ФРЕЗЫ X-POWER ФРЕЗЫ Рис. 4. Заточка по главной задней поверхности TitaNox- POWER ФРЕЗЫ JET-POWER 2 УГОЛ ПОВОРОТА ШЛИФОВАЛЬНОЙ ГОЛОВКИ ФРЕЗЫ V7 PLUS Эксцентриковая заточка заднего угла формируется путём позиционирования шлифовального круга параллельно оси инструмента или под небольшим углом к ней. Угол заточки изменяется путём поворота ФРЕЗЫ шлифовальной головки на нужный угол. V7 Mill ФРЕЗЫ ALU-POWER ФРЕЗЫ D-POWER ДЛЯ ГРАФИТА Таблица 1. РЕКОМЕНДУЕМЫЕ ВЕЛИЧИНЫ ЗАДНЕГО УГЛА ДЛЯ КОНЦЕВЫХ ФРЕЗ ФРЕЗЫD-POWERДЛЯ УГЛЕПЛАСТИКА Диаметрфрезы(мм)Показание стрелки индикаторасогласно указанной величинеэксцентрикового заднего углаКонтрольноерасстояниеУгол поворота шлифовального круга (град.) ΘВеличинаВеличина15°30°60°радиальноговспомогательногоУгол спиралиУгол спиралиУгол спирализаднего угла (α1) заднего угла (α2) РОУТЕРЫ - Мин Макс - *Угол *Угол *Угол *Угол *Угол 3.0 0.100 0.130 0.40 4° 24´ 9° 25´ 26° 28´ 16° 02´ 25° ФРЕЗЫ 6.0 0.090 0.125 0.50 3° 18´ 7° 05´ 20° 25´ 12° 08´ 25° CRX S 12.0 0.100 0.135 0.65 2° 46´ 5° 46´ 17° 23´ 10° 15´ 25° 25.0 0.095 0.140 0.80 2° 15´ 4° 15´ 14° 16´ 8° 21´ 25° ФРЕЗЫ K-2 40.0 0.085 0.125 0.80 2° 01´ 4° 33´ 12° 48´ 7° 29´ 25° 50.0 0.085 0.125 0.80 2° 01´ 4° 33´ 12° 48´ 7° 29´ 25° ФРЕЗЫ ОБЩЕГО Радиальный (главный) задний угол формируется согласно указанным данным, однако он может НАЗНАЧЕНИЯ отличаться в зависимости от типа фрезы, типа заготовки и текущих условий обработки. ФРЕЗЫ ONLYONE * Величина угла вычисляется на основе радиального (главного) заднего угла. ФРЕЗЫ TANK-POWER ФРЕЗЫ ОБЩЕГО НАЗНАЧЕНИЯ ИЗ БЫСТРОРЕЖУЩЕЙ СТАЛИ ФРЕЗЫ ИЗ БЫСТРОРЕЖУЩЕЙ СТАЛИ 1506 ТЕХНИЧЕСКИЕ ДАННЫЕ
