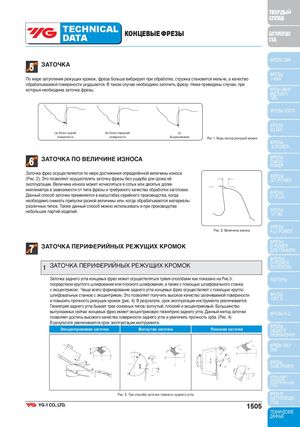

ТВЕРДЫЙ СПЛАВ TECHNICALDATA КОНЦЕВЫЕ ФРЕЗЫ БЫСТРОРЕЖУЩАЯСТАЛЬ ФРЕЗЫ CBN 5 ЗАТОЧКА ФРЕЗЫ По мере затупления режущих кромок, фреза больше вибрирует при обработке, стружка становится мельче, а качество i-Xmill обрабатываемой поверхности ухудшается. В таком случае необходимо заточить фрезу. Ниже приведены случаи, при которых необходима заточка фрезы. ФРЕЗЫ i-SMART МОДУЛЬНОГО ТИПА ФРЕЗЫ X5070 ФРЕЗЫ 4G Mill (а) Износ задней (b) Износ передней (c) поверхности поверхности Выкрашивание Рис. 1. Виды износа режущей кромки ФРЕЗЫ X-POWER 6 ЗАТОЧКА ПО ВЕЛИЧИНЕ ИЗНОСА ФРЕЗЫTitaNox-POWER Заточка фрез осуществляется по мере достижения определённой величины износа(Рис. 2). Это позволяет осуществлять заточку фрезы без ущерба для срока её ФРЕЗЫJET-POWER эксплуатации. Величина износа может исчисляться в сотых или десятых долях миллиметра в зависимости от типа фрезы и требуемого качества обработки заготовки.Данный способ заточки применяется в масштабах серийного производства, когда ФРЕЗЫV7 PLUS необходимо снимать припуски разной величины или, когда обрабатываются материалы различных типов. Также данный способ можно использовать и при производстве небольших партий изделий. ФРЕЗЫV7 Mill ФРЕЗЫ Рис. 2. Величина износа ALU-POWER ФРЕЗЫ 7 ЗАТОЧКА ПЕРИФЕРИЙНЫХ РЕЖУЩИХ КРОМОК D-POWERДЛЯ ГРАФИТА ФРЕЗЫ 1 ЗАТОЧКА ПЕРИФЕРИЙНЫХ РЕЖУЩИХ КРОМОК D-POWERДЛЯ УГЛЕПЛАСТИКА Заточка заднего угла концевых фрез может осуществляться тремя способами как показано на Рис.3 : РОУТЕРЫ посредством круглого шлифования или плоского шлифования, а также с помощью шлифовального станка с эксцентриком. Чаще всего формирование заднего угла концевых фрез осуществляют с помощью кругло- шлифовальных станков с эксцентриком. Это позволяет получить высокое качество затачиваемой поверхности ФРЕЗЫ и повысить прочность режущих кромок (рис. 4). В результате, срок эксплуатации инструмента увеличивается. CRX S Геометрия заднего угла бывает трех основных типов: вогнутый, плоский и эксцентриковый. Большинство выпускаемых сейчас концевых фрез имеют эксцентриковую геометрию заднего угла. Данный метод заточки ФРЕЗЫ K-2 позволяет достичь высокого качества поверхности заднего угла и увеличить прочность зуба. (Рис. 4) В результате увеличивается срок эксплуатации инструмента. Эксцентриковая заточка Вогнутая заточка Плоская заточка ФРЕЗЫОБЩЕГО НАЗНАЧЕНИЯ ФРЕЗЫ ONLY ONE ФРЕЗЫ TANK-POWER ФРЕЗЫ ОБЩЕГО НАЗНАЧЕНИЯ ИЗ БЫСТРОРЕЖУЩЕЙ СТАЛИ Рис. 3. Три способа заточки главного заднего угла ФРЕЗЫ ИЗ БЫСТРОРЕЖУЩЕЙ 1505 СТАЛИ ТЕХНИЧЕСКИЕ ДАННЫЕ
