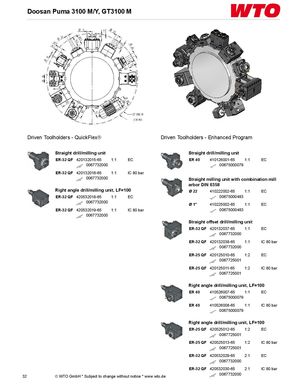

Doosan Puma 3100 M/Y, GT3100 M
Приводные блоки инструмента — QuickFlex®
| Наименование | Типоразмер | Артикул | Передаточное число | Тип хвостовика |
|---|---|---|---|---|
| Прямой сверлильно-фрезерный блок | ||||
| ER-32 QF | 420132015-65 | 1:1 | EC | |
| 0067732000 | ||||
| ER-32 QF | 420132016-65 | 1:1 | IC 80 bar | |
| 0067732000 | ||||
| Угловой сверлильно-фрезерный блок, LF=100 | ||||
| ER-32 QF | 420532018-65 | 1:1 | EC | |
| 0067732000 | ||||
| ER-32 QF | 420532019-65 | 1:1 | IC 80 bar | |
| 0067732000 | ||||
Приводные блоки инструмента — расширенная программа
| Наименование | Типоразмер | Артикул | Передаточное число | Тип хвостовика |
|---|---|---|---|---|
| Прямой сверлильно-фрезерный блок | ||||
| ER 40 | 410126001-65 | 1:1 | EC | |
| 00675000079 | ||||
| Прямой фрезерный блок с комбинированной фрезерной оправкой DIN 6358 | ||||
| Ø 22 | 410222002-65 | 1:1 | EC | |
| 00675000483 | ||||
| Ø 1" | 410225002-65 | 1:1 | EC | |
| 00675000483 | ||||
| Прямой смещённый сверлильно-фрезерный блок | ||||
| ER-32 QF | 420132037-65 | 1:1 | EC | |
| 0067732000 | ||||
| ER-32 QF | 420132038-65 | 1:1 | IC 80 bar | |
| 0067732000 | ||||
| ER-25 QF | 420125010-65 | 1:2 | EC | |
| 0067725001 | ||||
| ER-25 QF | 420125011-65 | 1:2 | IC 80 bar | |
| 0067725001 | ||||
| Угловой сверлильно-фрезерный блок, LF=100 | ||||
| ER 40 | 410526007-65 | 1:1 | EC | |
| 00675000079 | ||||
| ER 40 | 410526008-65 | 1:1 | IC 80 bar | |
| 00675000079 | ||||
| Угловой сверлильно-фрезерный блок, LF=100 | ||||
| ER-25 QF | 420525012-65 | 1:2 | EC | |
| 0067725001 | ||||
| ER-25 QF | 420525013-65 | 1:2 | IC 80 bar | |
| 0067725001 | ||||
| ER-32 QF | 420532029-65 | 2:1 | EC | |
| 0067732000 | ||||
| ER-32 QF | 420532030-65 | 2:1 | IC 80 bar | |
| 0067732000 | ||||
