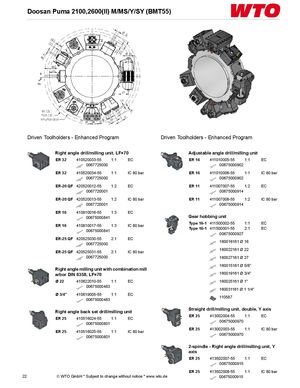

Doosan Puma 2100,2600(II) M/MS/Y/SY (BMT55)
Приводные блоки инструмента — расширенная программа
| Наименование | Типоразмер | Артикул | Передаточное число | Тип хвостовика |
|---|---|---|---|---|
| Угловой сверлильно-фрезерный блок, LF=70 | ||||
| ER 32 | 410520033-55 | 1:1 | EC | |
| 0067725000 | ||||
| ER 32 | 410520034-55 | 1:1 | IC 80 bar | |
| 0067725000 | ||||
| ER-20 QF | 420520012-55 | 1:2 | EC | |
| 0067720001 | ||||
| ER-20 QF | 420520013-55 | 1:2 | IC 80 bar | |
| 0067720001 | ||||
| ER 16 | 410810016-55 | 1:3 | EC | |
| 00675000841 | ||||
| ER 16 | 410810017-55 | 1:3 | IC 80 bar | |
| 00675000841 | ||||
| ER-25 QF | 420525030-55 | 2:1 | EC | |
| 0067725000 | ||||
| ER-25 QF | 420525031-55 | 2:1 | IC 80 bar | |
| 0067725000 | ||||
| Угловой фрезерный блок с комбинированной фрезерной оправкой DIN 6358, LF=70 | ||||
| Ø 22 | 410622010-55 | 1:1 | EC | |
| 00675000483 | ||||
| Ø 3/4" | 410619005-55 | 1:1 | EC | |
| 00675000483 | ||||
| Угловой сверлильно-фрезерный блок обратной установки | ||||
| ER 25 | 410516024-55 | 1:1 | EC | |
| 00675000801 | ||||
| ER 25 | 410516025-55 | 1:1 | IC 80 bar | |
| 00675000801 | ||||
Приводные блоки инструмента — расширенная программа
| Наименование | Типоразмер | Артикул | Передаточное число | Тип хвостовика |
|---|---|---|---|---|
| Угловой блок регулируемого угла для сверления/фрезерования | ||||
| ER 16 | 411010005-55 | 1:1 | EC | |
| 00675000902 | ||||
| ER 16 | 411010006-55 | 1:1 | IC 80 bar | |
| 00675000902 | ||||
| ER 11 | 411007007-55 | 1:2 | EC | |
| 00675000914 | ||||
| ER 11 | 411007008-55 | 1:2 | IC 80 bar | |
| 00675000914 | ||||
| Зубофрезерный блок | ||||
| Type 16-1 | 411500002-55 | 1:1 | EC | |
| Type 16-1 | 411500001-55 | 2:1 | EC | |
| 00675000927 | ||||
| 160016161 Ø 16, 160022161 Ø 22, 160027161 Ø 27, 160015161 Ø 5/8", 160019161 Ø 3/4", 160025161 Ø 1", 160031161 Ø 1 1/4", 110587 | ||||
| Прямой сверлильно-фрезерный блок, двойной, ось Y | ||||
| ER 25 | 413002004-55 | 1:1 | EC | |
| 00675000970 | ||||
| ER 25 | 413002003-55 | 1:1 | IC 80 bar | |
| 00675000970 | ||||
| 2-шпиндельный угловой сверлильно-фрезерный блок, ось Y | ||||
| ER 25 | 413502007-55 | 1:1 | EC | |
| 00675000915 | ||||
| ER 25 | 413502008-55 | 1:1 | IC 80 bar | |
| 00675000915 | ||||
