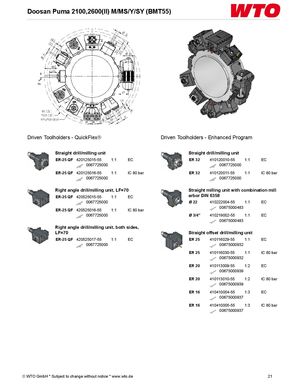

Doosan Puma 2100,2600(II) M/MS/Y/SY (BMT55)
Приводные блоки инструмента — QuickFlex®
| Наименование | Типоразмер | Артикул | Передаточное число | Тип хвостовика |
|---|---|---|---|---|
| Прямой сверлильно-фрезерный блок | ||||
| ER-25 QF | 420125015-55 | 1:1 | EC | |
| 0067725000 | ||||
| ER-25 QF | 420125016-55 | 1:1 | IC 80 bar | |
| 0067725000 | ||||
| Угловой сверлильно-фрезерный блок, LF=70 | ||||
| ER-25 QF | 420525015-55 | 1:1 | EC | |
| 0067725000 | ||||
| ER-25 QF | 420525016-55 | 1:1 | IC 80 bar | |
| 0067725000 | ||||
| Угловой сверлильно-фрезерный блок, с двух сторон, LF=70 | ||||
| ER-25 QF | 420525017-55 | 1:1 | EC | |
| 0067725000 | ||||
Приводные блоки инструмента — расширенная программа
| Наименование | Типоразмер | Артикул | Передаточное число | Тип хвостовика |
|---|---|---|---|---|
| Прямой сверлильно-фрезерный блок | ||||
| ER 32 | 410120010-55 | 1:1 | EC | |
| 0067725000 | ||||
| ER 32 | 410120011-55 | 1:1 | IC 80 bar | |
| 0067725000 | ||||
| Прямой фрезерный блок с комбинированной фрезерной оправкой DIN 6358 | ||||
| Ø 22 | 410222004-55 | 1:1 | EC | |
| 00675000483 | ||||
| Ø 3/4" | 410219002-55 | 1:1 | EC | |
| 00675000483 | ||||
| Прямой смещённый сверлильно-фрезерный блок | ||||
| ER 25 | 410116029-55 | 1:1 | EC | |
| 00675000932 | ||||
| ER 25 | 410116030-55 | 1:1 | IC 80 bar | |
| 00675000932 | ||||
| ER 20 | 410113009-55 | 1:2 | EC | |
| 00675000939 | ||||
| ER 20 | 410113010-55 | 1:2 | IC 80 bar | |
| 00675000939 | ||||
| ER 16 | 410410004-55 | 1:3 | EC | |
| 00675000937 | ||||
| ER 16 | 410410005-55 | 1:3 | IC 80 bar | |
| 00675000937 | ||||
