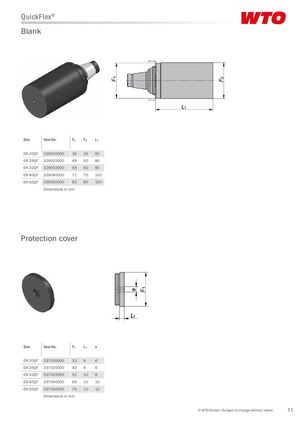

QuickFlex®
Заготовка
| Size | Item No. | F1 | F2 | L1 |
|---|---|---|---|---|
| ER-20QF | 329020000 | 36 | 35 | 60 |
| ER-25QF | 329025000 | 49 | 50 | 80 |
| ER-32QF | 329032000 | 58 | 60 | 80 |
| ER-40QF | 329040000 | 71 | 70 | 100 |
| ER-50QF | 329050000 | 82 | 80 | 100 |
Размеры в мм
Защитный колпачок
| Size | Item No. | F1 | L1 | a |
|---|---|---|---|---|
| ER-20QF | 337020000 | 33 | 6 | 6 |
| ER-25QF | 337025000 | 43 | 6 | 6 |
| ER-32QF | 337032000 | 52 | 10 | 8 |
| ER-40QF | 337040000 | 66 | 10 | 10 |
| ER-50QF | 337050000 | 76 | 10 | 12 |
Размеры в мм
