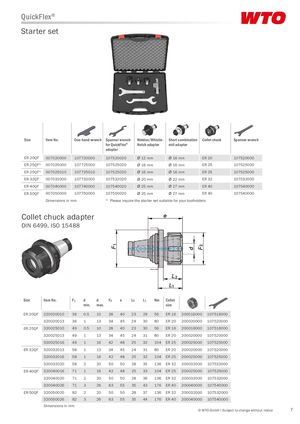

Каталог WTO инструмент для обрабатывающих центров - страница 65
Навигация
Брошюра WTO обзор решений
Брошюра WTO обзор решений русский
Каталог WTO инструмент под конкретные обрабатывающие центра
Каталог WTO инструмент для обрабатывающих центров швейцарского типа
QuickFlex®
Стартовый набор
| Size | Item No. | Ключ для одной руки | Гаечный ключ для адаптера QuickFlex® | Адаптер Weldon/Whistle-Notch | Короткий комбинированный фрезерный адаптер | Цанговый патрон | Гаечный ключ |
|---|---|---|---|---|---|---|---|
| ER-20QF | 007020000 | 107720000 | 107520020 | Ø 12 mm | Ø 16 mm | ER 20 | 107520000 |
| ER-25QF¹⁾ | 007025000 | 107725000 | 107525020 | Ø 16 mm | Ø 16 mm | ER 25 | 107525000 |
| ER-25QF¹⁾ | 007025010 | 107725010 | 107525020 | Ø 16 mm | Ø 16 mm | ER 25 | 107525000 |
| ER-32QF | 007032000 | 107732000 | 107532020 | Ø 20 mm | Ø 22 mm | ER 32 | 107532000 |
| ER-40QF | 007040000 | 107740000 | 107540020 | Ø 25 mm | Ø 27 mm | ER 40 | 107540000 |
| ER-50QF | 007050000 | 107750000 | 107550020 | Ø 25 mm | Ø 27 mm | ER 40 | 107540000 |
Размеры в мм. ¹⁾ Пожалуйста, уточните стартовый набор, подходящий для ваших инструментальных держателей.
Адаптер цангового патрона
DIN 6499, ISO 15488
| Size | Item No. | F1 | d min. | d max. | F2 | e | L2 | L1 | Nm | Размер цанги |
|---|---|---|---|---|---|---|---|---|---|---|
| ER-20QF | 320020010 | 36 | 0.5 | 10 | 28 | 40 | 23 | 29 | 56 | ER 16 — 200016000, 107516000 |
| 320020013 | 36 | 1 | 13 | 34 | 45 | 24 | 30 | 80 | ER 20 — 200020000, 107520000 | |
| ER-25QF | 320025010 | 49 | 0.5 | 10 | 28 | 40 | 23 | 30 | 56 | ER 16 — 200016000, 107516000 |
| 320025013 | 49 | 1 | 13 | 34 | 45 | 24 | 31 | 80 | ER 20 — 200020000, 107520000 | |
| 320025016 | 49 | 1 | 16 | 42 | 48 | 25 | 32 | 104 | ER 25 — 200025000, 107525000 | |
| ER-32QF | 320032013 | 58 | 1 | 13 | 34 | 45 | 24 | 31 | 80 | ER 20 — 200020000, 107520000 |
| 320032016 | 58 | 1 | 16 | 42 | 48 | 25 | 32 | 104 | ER 25 — 200025000, 107525000 | |
| 320032020 | 58 | 2 | 20 | 50 | 50 | 28 | 35 | 136 | ER 32 — 200032000, 107532000 | |
| ER-40QF | 320040016 | 71 | 1 | 16 | 42 | 48 | 25 | 33 | 104 | ER 25 — 200025000, 107525000 |
| 320040020 | 71 | 2 | 20 | 50 | 50 | 28 | 36 | 136 | ER 32 — 200032000, 107532000 | |
| 320040026 | 71 | 3 | 26 | 63 | 55 | 35 | 43 | 176 | ER 40 — 200040000, 107540000 | |
| ER-50QF | 320050020 | 82 | 2 | 20 | 50 | 50 | 28 | 37 | 136 | ER 32 — 200032000, 107532000 |
| 320050026 | 82 | 3 | 26 | 63 | 55 | 35 | 44 | 176 | ER 40 — 200040000, 107540000 |
Размеры в мм
