QuickFlex®

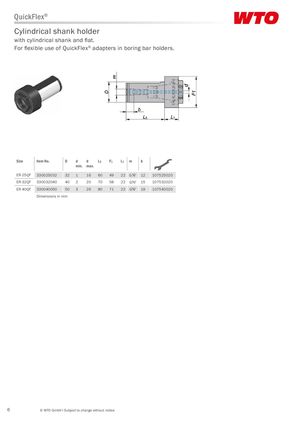

Держатель с цилиндрическим хвостовиком
С цилиндрическим хвостовиком и лыской. Для гибкого использования адаптеров QuickFlex® в держателях расточных резцов.
| Size | Item No. | D | d min. | d max. | L3 | F1 | L1 | m | b | |
|---|---|---|---|---|---|---|---|---|---|---|
| ER-25QF | 330025032 | 32 | 1 | 16 | 60 | 49 | 22 | G⅛" | 12 | 107525020 |
| ER-32QF | 330032040 | 40 | 2 | 20 | 70 | 58 | 22 | G¼" | 15 | 107532020 |
| ER-40QF | 330040050 | 50 | 3 | 26 | 80 | 71 | 22 | G⅜" | 19 | 107540020 |
Размеры в мм
