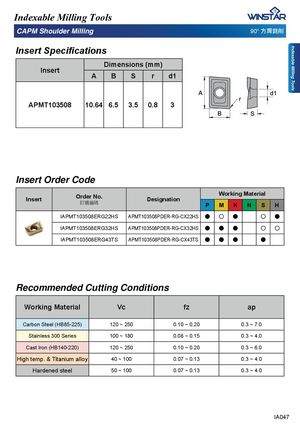

CAPM Shoulder Milling 90° 㝈券搠⏙
,QVHUW6SHFL¿FDWLRQV
| Insert | A | Dimen B | sions S | (mm) r | d1 |
| APMT103508 | 10.64 | 6.5 | 3.5 | 0.8 | 3 |
Insert Order Code
| Insert | Order No. | Desination | Wo | rking M | aterial | ||
| ���� | g | P | M | K N | S | H | |
| IAPMT103508ERG22HS | APMT103508PDER-RG-CX22HS | � | � | � | � | � | |
| IAPMT103508ERG32HS | APMT103508PDER-RG-CX32HS | � | � | � | � | � | |
| IAPMT103508ERG43TS | APMT103508PDER-RG-CX43TS | � | � | � | � |
Recommended Cutting Conditions
| Working Material | Vc | fz | ap |
| Carbon Steel (HB85-225) | 120 ~ 250 | 0.10 ~ 0.20 | 0.3 ~ 7.0 |
| Stainless 300 Series | 100 ~ 180 | 0.08 ~ 0.15 | 0.3 ~ 4.0 |
| Cast Iron (HB140-220) | 120 ~ 250 | 0.10 ~ 0.20 | 0.3 ~ 6.0 |
| High temp. & Titanium alloy | 40 ~ 100 | 0.07 ~ 0.13 | 0.3 ~ 4.0 |
| Hardened steel | 50 ~ 100 | 0.07 ~ 0.13 | 0.3 ~ 4.0 |
