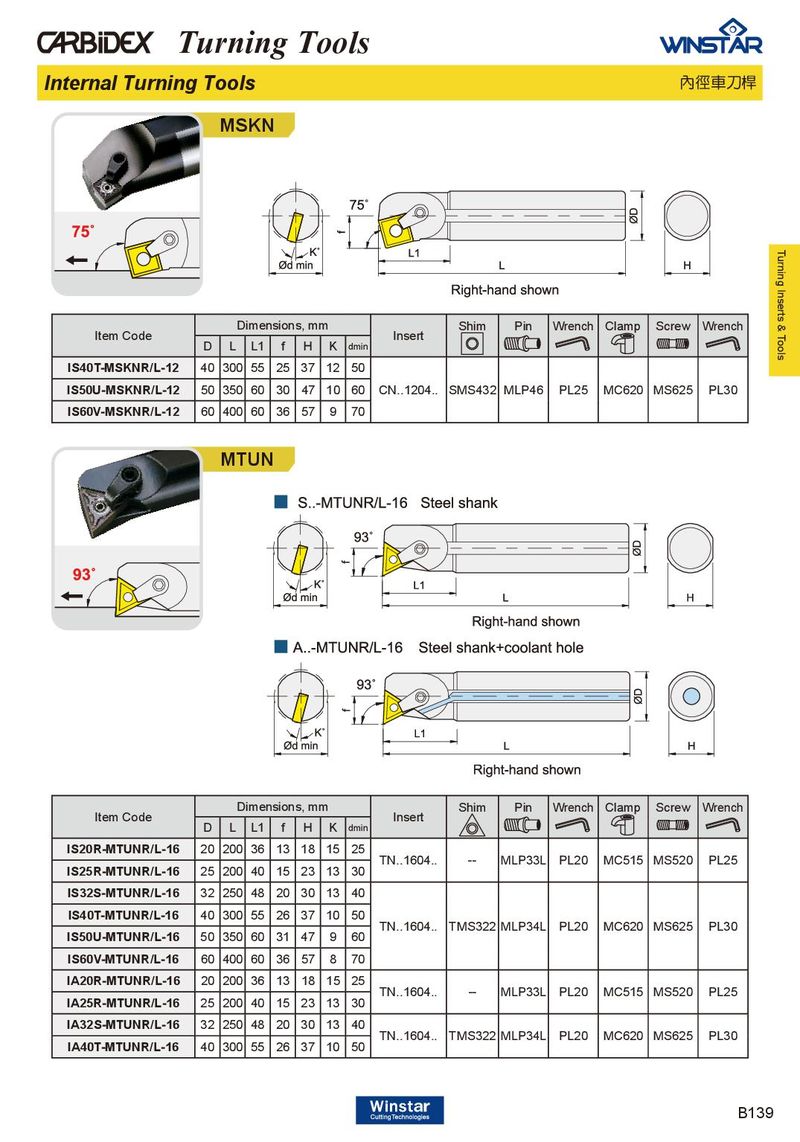

Turning Tools Internal Turning Tools 內徑車刀桿 MSKN Turning Inserts & Tools Dimensions, mm Shim Pin Wrench Clamp Screw Wrench Item Code Insert D L L1 f H K dmin IS40T-MSKNR/L-12 40 300 55 25 37 12 50 IS50U-MSKNR/L-12 50 350 60 30 47 10 60 CN..1204.. SMS432 MLP46 PL25 MC620 MS625 PL30 IS60V-MSKNR/L-12 60 400 60 36 57 9 70 MTUN Dimensions, mm Shim Pin Wrench Clamp Screw Wrench Item Code Insert D L L1 f H K dmin IS20R-MTUNR/L-16 20 200 36 13 18 15 25 TN..1604.. -- MLP33L PL20 MC515 MS520 PL25 IS25R-MTUNR/L-16 25 200 40 15 23 13 30 IS32S-MTUNR/L-16 32 250 48 20 30 13 40 IS40T-MTUNR/L-16 40 300 55 26 37 10 50 TN..1604.. TMS322 MLP34L PL20 MC620 MS625 PL30 IS50U-MTUNR/L-16 50 350 60 31 47 9 60 IS60V-MTUNR/L-16 60 400 60 36 57 8 70 IA20R-MTUNR/L-16 20 200 36 13 18 15 25 TN..1604.. -- MLP33L PL20 MC515 MS520 PL25 IA25R-MTUNR/L-16 25 200 40 15 23 13 30 IA32S-MTUNR/L-16 32 250 48 20 30 13 40 TN..1604.. TMS322 MLP34L PL20 MC620 MS625 PL30 IA40T-MTUNR/L-16 40 300 55 26 37 10 50 B139
