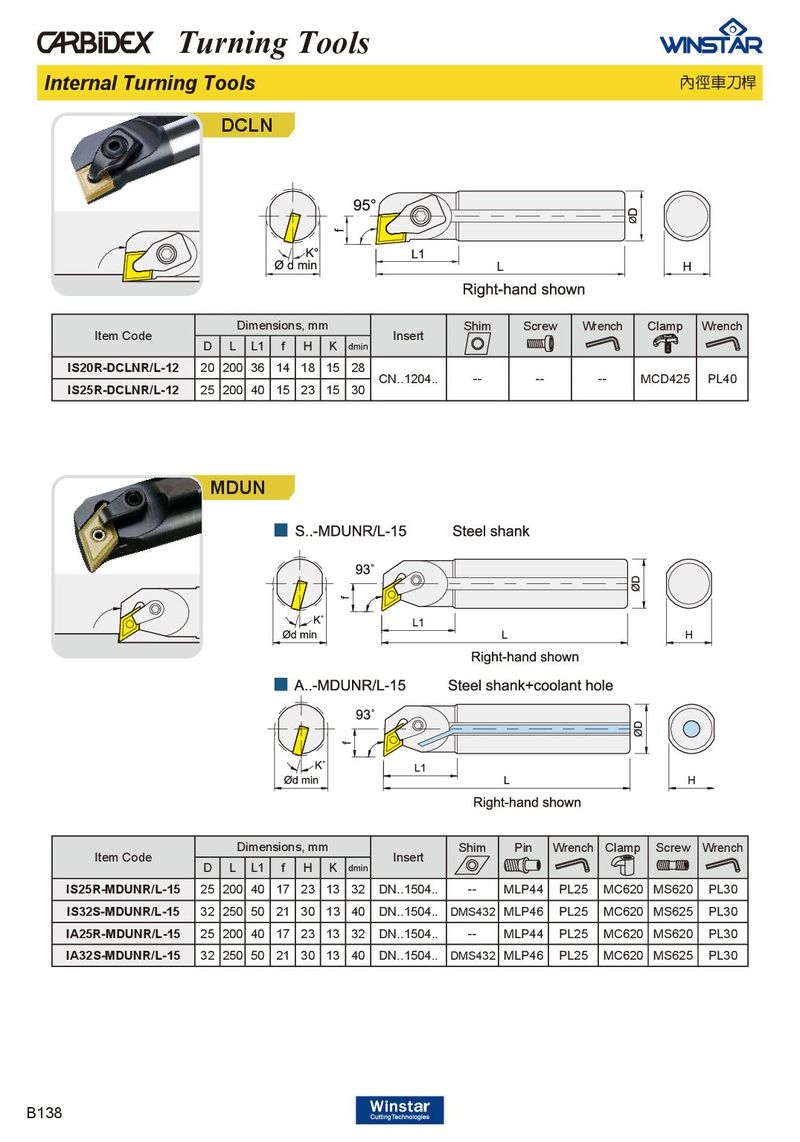

Turning Tools Internal Turning Tools 內徑車刀桿 DCLN Dimensions, mm Shim Screw Wrench Clamp Wrench Item Code Insert D L L1 f H K dmin IS20R-DCLNR/L-12 20 200 36 14 18 15 28 CN..1204.. -- -- -- MCD425 PL40 IS25R-DCLNR/L-12 25 200 40 15 23 15 30 MDUN Dimensions, mm Shim Pin Wrench Clamp Screw Wrench Item Code Insert D L L1 f H K dmin IS25R-MDUNR/L-15 25 200 40 17 23 13 32 DN..1504.. -- MLP44 PL25 MC620 MS620 PL30 IS32S-MDUNR/L-15 32 250 50 21 30 13 40 DN..1504.. DMS432 MLP46 PL25 MC620 MS625 PL30 IA25R-MDUNR/L-15 25 200 40 17 23 13 32 DN..1504.. -- MLP44 PL25 MC620 MS620 PL30 IA32S-MDUNR/L-15 32 250 50 21 30 13 40 DN..1504.. DMS432 MLP46 PL25 MC620 MS625 PL30 B138
