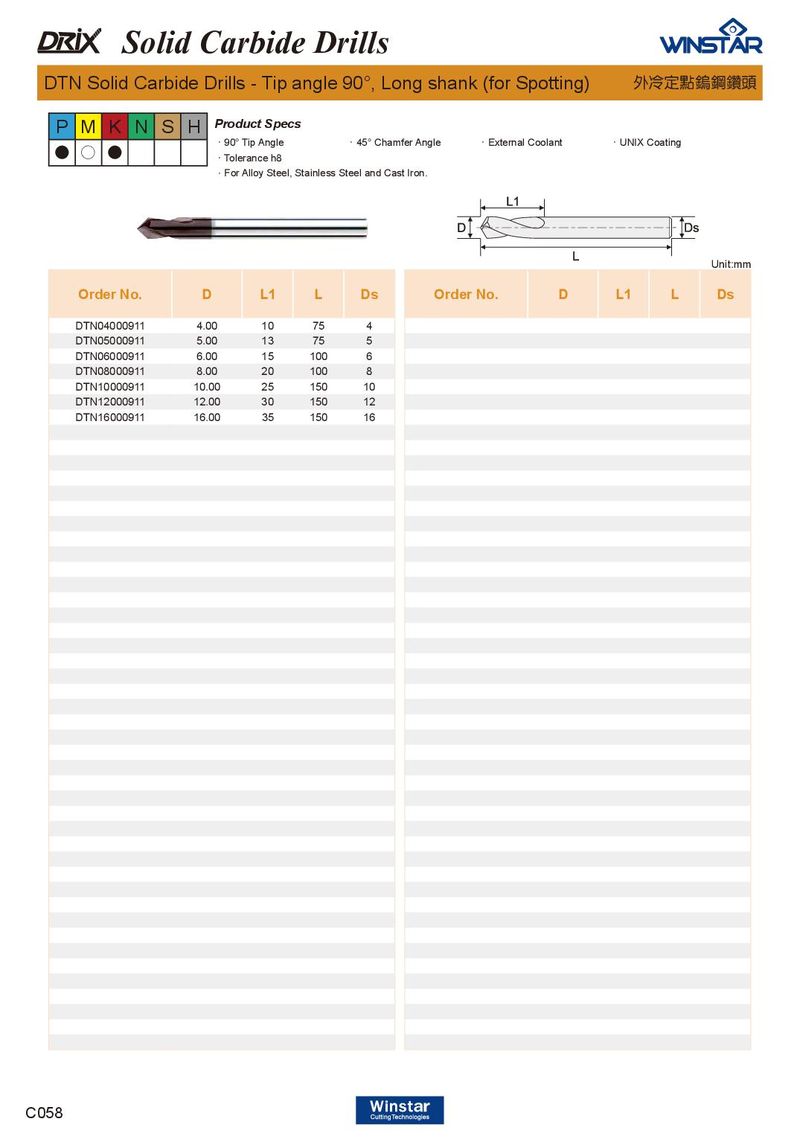

DTN Solid Carbide Drills - Tip angle 90°, Long shank (for Spotting) 外冷定點鎢鋼鑽頭
PMKNSH Product Specs
．90° Tip Angle ．45° Chamfer Angle ．External Coolant ．UNIX Coating
- ○ Tolerance h8
．For Alloy Steel, Stainless Steel and Cast Iron.
Unit:mm
| Order No. | D | L1 | L | Ds L L1 D Order No. Ds |
| DTN04000911 | 4.00 | 10 | 75 | 4 |
| DTN05000911 | 5.00 | 13 | 75 | 5 |
| DTN06000911 | 6.00 | 15 | 100 | 6 |
| DTN08000911 | 8.00 | 20 | 100 | 8 |
| DTN10000911 | 10.00 | 25 | 150 | 10 |
| DTN12000911 | 12.00 | 30 | 150 | 12 |
| DTN16000911 | 16.00 | 35 | 150 | 16 |
