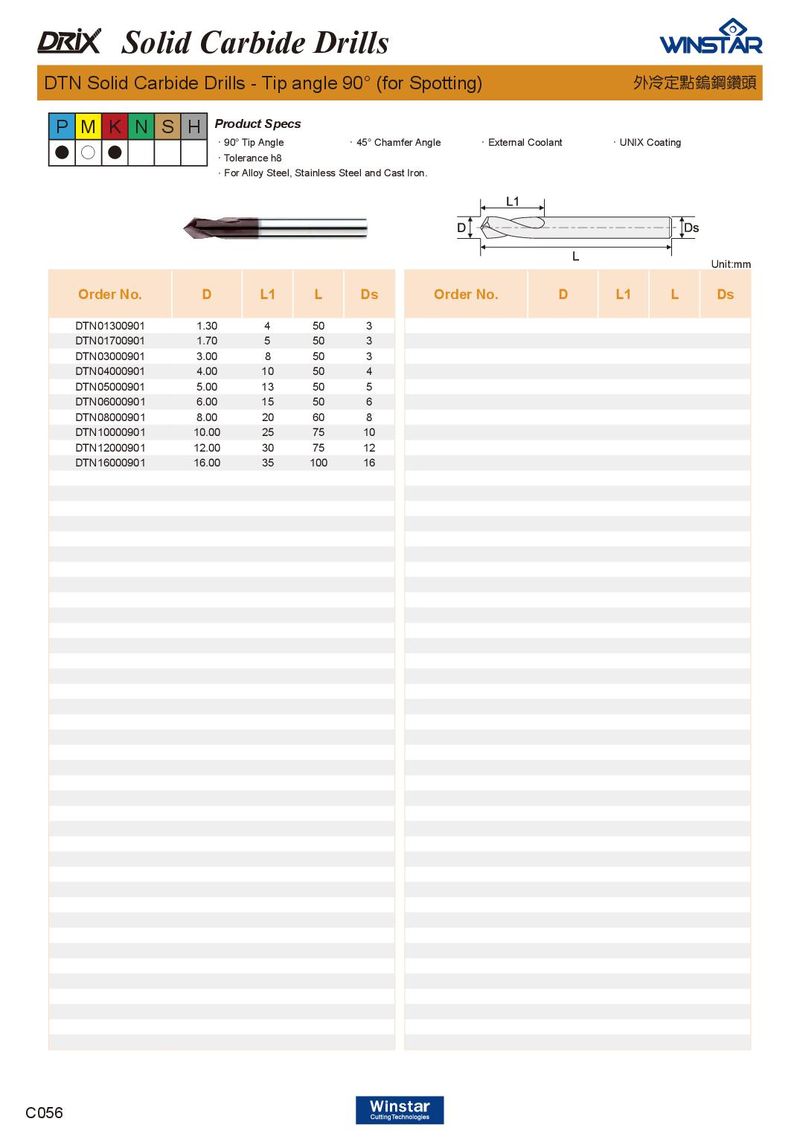

PMKNSH Product Specs
．90° Tip Angle ．45° Chamfer Angle ．External Coolant ．UNIX Coating
- ○ Tolerance h8
．For Alloy Steel, Stainless Steel and Cast Iron.
Unit:mm
| Order No. | D | L1 | L | Ds L L1 D Order No. Ds |
| DTN01300901 | 1.30 | 4 | 50 | 3 |
| DTN01700901 | 1.70 | 5 | 50 | 3 |
| DTN03000901 | 3.00 | 8 | 50 | 3 |
| DTN04000901 | 4.00 | 10 | 50 | 4 |
| DTN05000901 | 5.00 | 13 | 50 | 5 |
| DTN06000901 | 6.00 | 15 | 50 | 6 |
| DTN08000901 | 8.00 | 20 | 60 | 8 |
| DTN10000901 | 10.00 | 25 | 75 | 10 |
| DTN12000901 | 12.00 | 30 | 75 | 12 |
| DTN16000901 | 16.00 | 35 | 100 | 16 |
