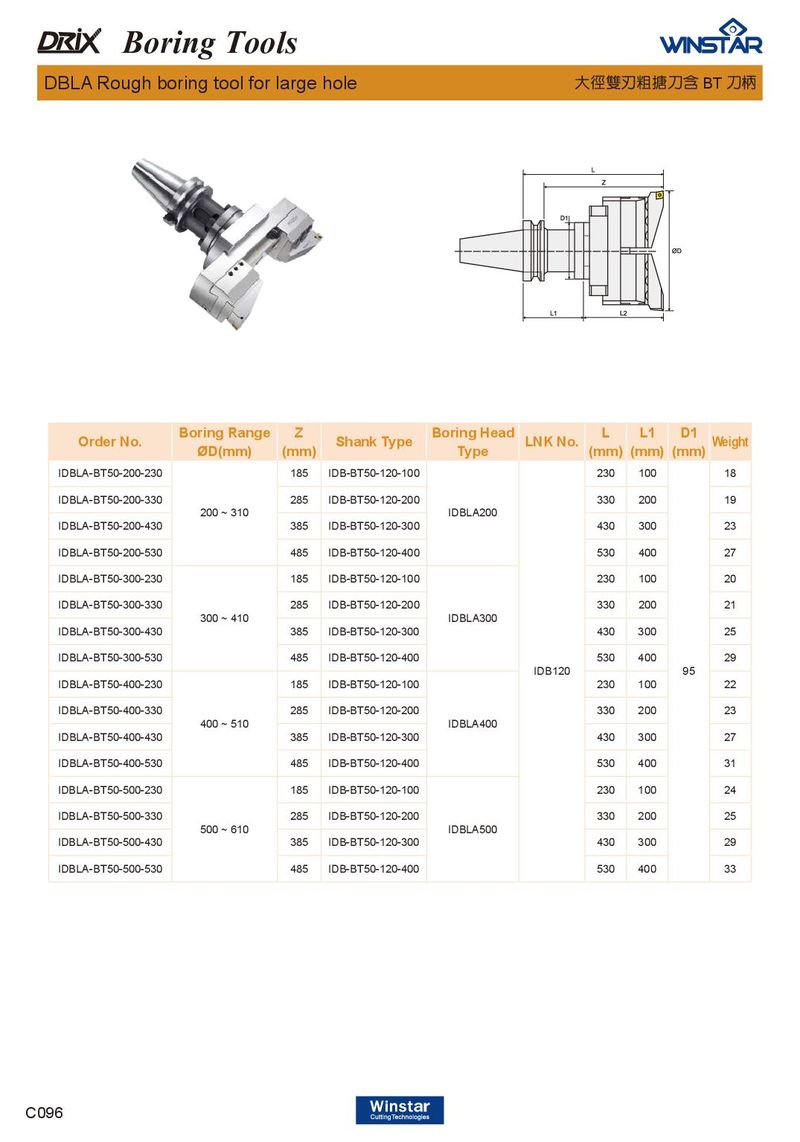

DBLA Rough boring tool for large hole 大徑雙刃粗搪刀含 BT 刀柄
| Order No | Boring Range | Z | Shank Type | Boring Head | LNK No | L | L1 | D1 | Weight |
| . | ØD(mm) | (mm) | Type | . | (mm) | (mm) | (mm) | ||
| IDBLA-BT50-200-230 | 185 | IDB-BT50-120-100 | 230 | 100 | 18 | ||||
| IDBLA-BT50-200-330 | 285 | IDB-BT50-120-200 | 330 | 200 | 19 | ||||
| 200 ~ 310 | IDBLA200 | ||||||||
| IDBLA-BT50-200-430 | 385 | IDB-BT50-120-300 | 430 | 300 | 23 | ||||
| IDBLA-BT50-200-530 | 485 | IDB-BT50-120-400 | 530 | 400 | 27 | ||||
| IDBLA-BT50-300-230 | 185 | IDB-BT50-120-100 | 230 | 100 | 20 | ||||
| IDBLA-BT50-300-330 | 285 | IDB-BT50-120-200 | 330 | 200 | 21 | ||||
| 300 ~ 410 | IDBLA300 | ||||||||
| IDBLA-BT50-300-430 | 385 | IDB-BT50-120-300 | 430 | 300 | 25 | ||||
| IDBLA-BT50-300-530 | 485 | IDB-BT50-120-400 | 530 | 400 | 29 | ||||
| IDB120 | 95 | ||||||||
| IDBLA-BT50-400-230 | 185 | IDB-BT50-120-100 | 230 | 100 | 22 | ||||
| IDBLA-BT50-400-330 | 400 ~ 510 | 285 | IDB-BT50-120-200 | IDBLA400 | 330 | 200 | 23 | ||
| IDBLA-BT50-400-430 | 385 | IDB-BT50-120-300 | 430 | 300 | 27 | ||||
| IDBLA-BT50-400-530 | 485 | IDB-BT50-120-400 | 530 | 400 | 31 | ||||
| IDBLA-BT50-500-230 | 185 | IDB-BT50-120-100 | 230 | 100 | 24 | ||||
| IDBLA-BT50-500-330 | 285 | IDB-BT50-120-200 | 330 | 200 | 25 | ||||
| 500 ~ 610 | IDBLA500 | ||||||||
| IDBLA-BT50-500-430 | 385 | IDB-BT50-120-300 | 430 | 300 | 29 | ||||
| IDBLA-BT50-500-530 | 485 | IDB-BT50-120-400 | 530 | 400 | 33 |
