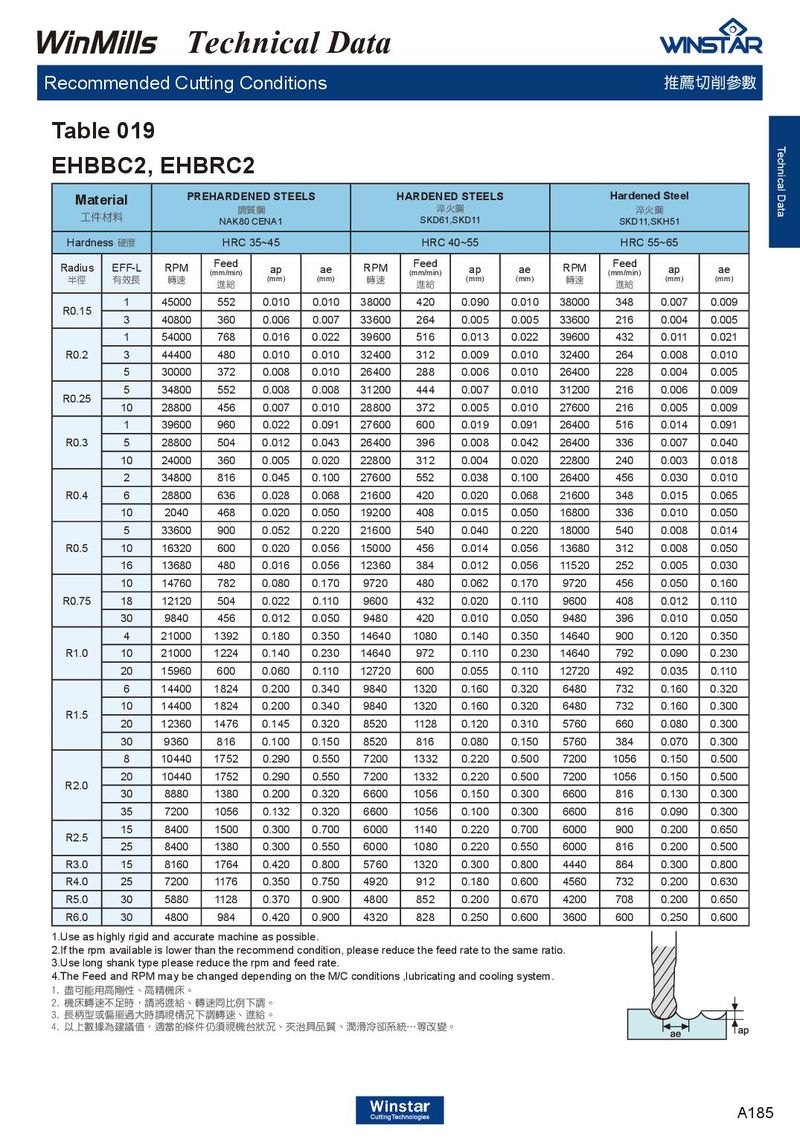

Table 019

EHBBC2, EHBRC2

Mat 工件	erial 材料	PR	EHARDE 調 NAK80	NED STEE 質鋼 CENA1	LS		HARDENE 淬 SKD61	D STEEL 火鋼 ,SKD11	S		Harden 淬 SKD11	ed Steel 火鋼 ,SKH51
Hardne	ss 硬度		HRC	35~45			HRC	40~55			HRC	55~65
Radius 半徑	EFF-L 有效長	RPM 轉速	Feed (mm/min) 進給	ap (mm)	ae (mm)	RPM 轉速	Feed (mm/min) 進給	ap (mm)	ae (mm)	RPM 轉速	Feed (mm/min) 進給	ap (mm)	ae (mm)
R015	1	45000	552	0.010	0.010	38000	420	0.090	0.010	38000	348	0.007	0.009
.	3	40800	360	0.006	0.007	33600	264	0.005	0.005	33600	216	0.004	0.005
	1	54000	768	0.016	0.022	39600	516	0.013	0.022	39600	432	0.011	0.021
R0.2	3	44400	480	0.010	0.010	32400	312	0.009	0.010	32400	264	0.008	0.010
	5	30000	372	0.008	0.010	26400	288	0.006	0.010	26400	228	0.004	0.005
	5	34800	552	0.008	0.008	31200	444	0.007	0.010	31200	216	0.006	0.009
R0.25	10	28800	456	0.007	0.010	28800	372	0.005	0.010	27600	216	0.005	0.009
	1	39600	960	0.022	0.091	27600	600	0.019	0.091	26400	516	0.014	0.091
R0.3	5	28800	504	0.012	0.043	26400	396	0.008	0.042	26400	336	0.007	0.040
	10	24000	360	0.005	0.020	22800	312	0.004	0.020	22800	240	0.003	0.018
	2	34800	816	0.045	0.100	27600	552	0.038	0.100	26400	456	0.030	0.010
R0.4	6	28800	636	0.028	0.068	21600	420	0.020	0.068	21600	348	0.015	0.065
	10	2040	468	0.020	0.050	19200	408	0.015	0.050	16800	336	0.010	0.050
	5	33600	900	0.052	0.220	21600	540	0.040	0.220	18000	540	0.008	0.014
R0.5	10	16320	600	0.020	0.056	15000	456	0.014	0.056	13680	312	0.008	0.050
	16	13680	480	0.016	0.056	12360	384	0.012	0.056	11520	252	0.005	0.030
	10	14760	782	0.080	0.170	9720	480	0.062	0.170	9720	456	0.050	0.160
R0.75	18	12120	504	0.022	0.110	9600	432	0.020	0.110	9600	408	0.012	0.110
	30	9840	456	0.012	0.050	9480	420	0.010	0.050	9480	396	0.010	0.050
	4	21000	1392	0.180	0.350	14640	1080	0.140	0.350	14640	900	0.120	0.350
R1.0	10	21000	1224	0.140	0.230	14640	972	0.110	0.230	14640	792	0.090	0.230
	20	15960	600	0.060	0.110	12720	600	0.055	0.110	12720	492	0.035	0.110
	6	14400	1824	0.200	0.340	9840	1320	0.160	0.320	6480	732	0.160	0.320
	10	14400	1824	0.200	0.340	9840	1320	0.160	0.320	6480	732	0.160	0.300
R1.5	20	12360	1476	0.145	0.320	8520	1128	0.120	0.310	5760	660	0.080	0.300
	30	9360	816	0.100	0.150	8520	816	0.080	0.150	5760	384	0.070	0.300
	8	10440	1752	0.290	0.550	7200	1332	0.220	0.500	7200	1056	0.150	0.500
	20	10440	1752	0.290	0.550	7200	1332	0.220	0.500	7200	1056	0.150	0.500
R2.0	30	8880	1380	0.200	0.320	6600	1056	0.150	0.300	6600	816	0.130	0.300
	35	7200	1056	0.132	0.320	6600	1056	0.100	0.300	6600	816	0.090	0.300
	15	8400	1500	0.300	0.700	6000	1140	0.220	0.700	6000	900	0.200	0.650
R2.5	25	8400	1380	0.300	0.550	6000	1080	0.220	0.550	6000	816	0.200	0.500
R3.0	15	8160	1764	0.420	0.800	5760	1320	0.300	0.800	4440	864	0.300	0.800
R4.0	25	7200	1176	0.350	0.750	4920	912	0.180	0.600	4560	732	0.200	0.630
R5.0	30	5880	1128	0.370	0.900	4800	852	0.200	0.670	4200	708	0.200	0.650
R6.0	30	4800	984	0.420	0.900	4320	828	0.250	0.600	3600	600	0.250	0.600

1.Use as highly rigid and accurate machine as possible. 2.If the rpm available is lower than the recommend condition, please reduce the feed rate to the same ratio. 3.Use long shank type please reduce the rpm and feed rate. 4.The Feed and RPM may be changed depending on the M/C conditions ,lubricating and cooling system. 1. 盡可能用高剛性、高精機床。 2. 機床轉速不足時，請將進給、轉速同比例下調。 3. 長柄型或偏擺過大時請視情況下調轉速、進給。 4. 以上數據為建議值，適當的條件仍須視機台狀況、夾治具品質、潤滑冷卻系統…等改變。
