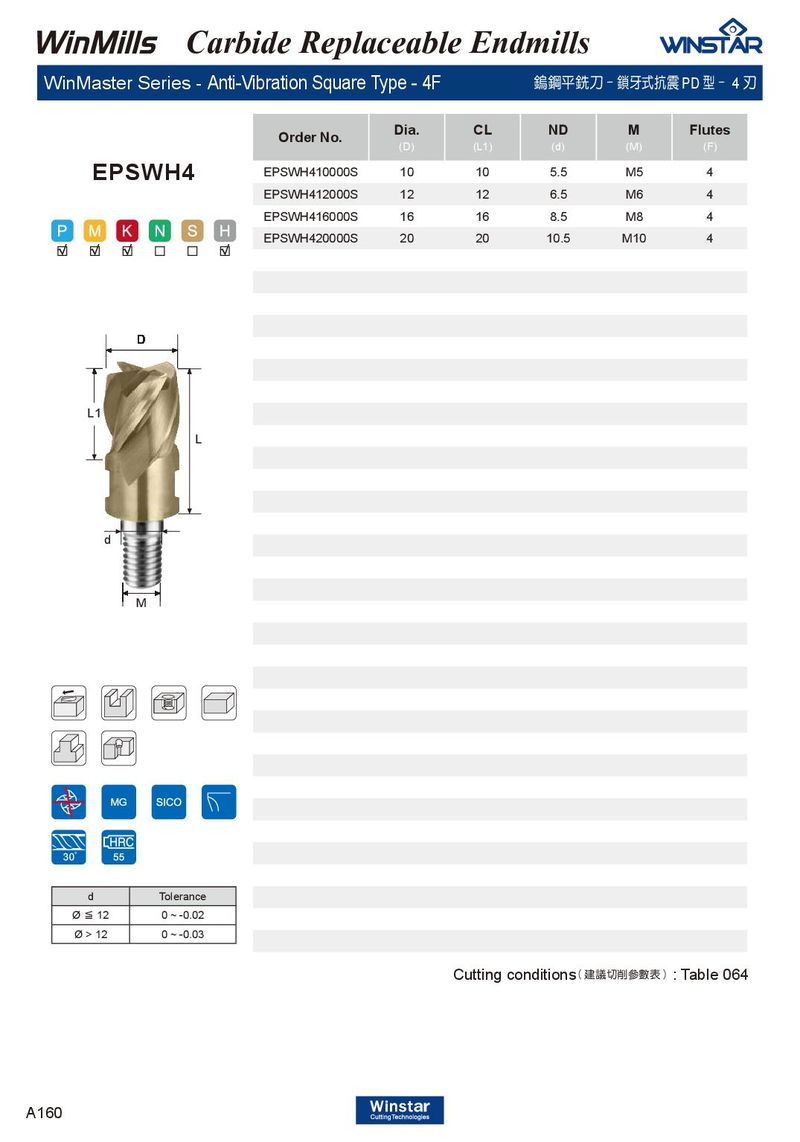

| WinMaster Series -Anti-V | ibration Square T | ype - 4F | 鎢鋼平銑刀 | -鎖牙式抗 | 震PD型-4刃 | |
| Order No. | Dia. (D) | CL (L1) | ND (d) | M (M) | Flutes (F) | |
| EPSWH4 | EPSWH410000S | 10 | 10 | 5.5 | M5 | 4 |
| EPSWH412000S | 12 | 12 | 6.5 | M6 | 4 | |
| EPSWH416000S EPSWH420000S | 16 20 | 16 20 | 8.5 10.5 | M8 M10 | 4 4 | |
| d M L1 L |
| d | Tolerance | |
| Ø≦12 | 0 ~ -0.02 | |
| Ø > 12 | 0 ~ -0.03 | |
| Cutting conditions( 建議切削參數表): Table 064 |
