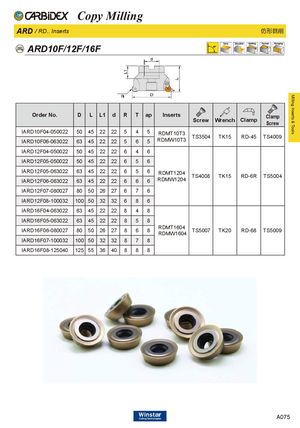

ARD10F/12F/16F
ap
| Order No. | D | L | L1 | d | R | T | ap | Inserts | Screw | Wrench | Clamp | Clamp Screw |
| IARD10F04-050022 | 50 | 45 | 22 | 22 | 5 | 4 | 5 | RDMT10T3 | TS3504 | TK15 | RD45 | TS4009 |
| IARD10F06-063022 | 63 | 45 | 22 | 22 | 5 | 6 | 5 | RDMW10T3 | - | |||
| IARD12F04-050022 | 50 | 45 | 22 | 22 | 6 | 4 | 6 | |||||
| IARD12F05-050022 | 50 | 45 | 22 | 22 | 6 | 5 | 6 | |||||
| IARD12F05-063022 | 63 | 45 | 22 | 22 | 6 | 5 | 6 | RDMT1204 | TS4008 | TK15 | RD6R | TS5004 |
| IARD12F06-063022 | 63 | 45 | 22 | 22 | 6 | 6 | 6 | RDMW1204 | - | |||
| IARD12F07-080027 | 80 | 50 | 26 | 27 | 6 | 7 | 6 | |||||
| IARD12F08-100032 | 100 | 50 | 32 | 32 | 6 | 8 | 6 | |||||
| IARD16F04-063022 | 63 | 45 | 22 | 22 | 8 | 4 | 8 | |||||
| IARD16F05-063022 | 63 | 45 | 22 | 22 | 8 | 5 | 8 | |||||
| IARD16F06-080027 | 80 | 50 | 26 | 27 | 8 | 6 | 8 | RDMT1604 RDMW1604 | TS5007 | TK20 | RD-68 | TS5009 |
| IARD16F07-100032 | 100 | 50 | 32 | 32 | 8 | 7 | 8 | |||||
| IARD16F08-125040 | 125 | 55 | 36 | 40 | 8 | 8 | 8 |
