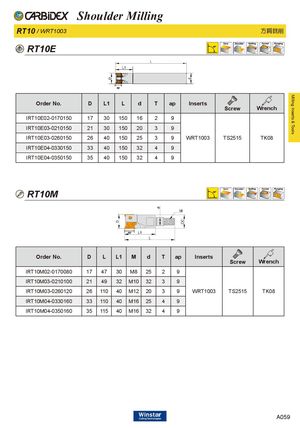

RT10 / WRT1003 方肩銑削
RT10E
ap
| Order No. | D | L1 | L | d | T | ap | Inserts | Screw | Wrench |
| IRT10E02-0170150 | 17 | 30 | 150 | 16 | 2 | 9 | |||
| IRT10E03-0210150 | 21 | 30 | 150 | 20 | 3 | 9 | |||
| IRT10E03-0260150 | 26 | 40 | 150 | 25 | 3 | 9 | WRT1003 | TS2515 | TK08 |
| IRT10E04-0330150 | 33 | 40 | 150 | 32 | 4 | 9 | |||
| IRT10E04-0350150 | 35 | 40 | 150 | 32 | 4 | 9 |
RT10M
ap
| Order No. | D | L | L1 | M | d | T | ap | Inserts | Screw | Wrench |
| IRT10M02-0170080 | 17 | 47 | 30 | M8 | 25 | 2 | 9 | |||
| IRT10M03-0210100 | 21 | 49 | 32 | M10 | 32 | 3 | 9 | |||
| IRT10M03-0260120 | 26 | 110 | 40 | M12 | 20 | 3 | 9 | WRT1003 | TS2515 | TK08 |
| IRT10M04-0330160 | 33 | 110 | 40 | M16 | 25 | 4 | 9 | |||
| IRT10M04-0350160 | 35 | 115 | 40 | M16 | 32 | 4 | 9 |
