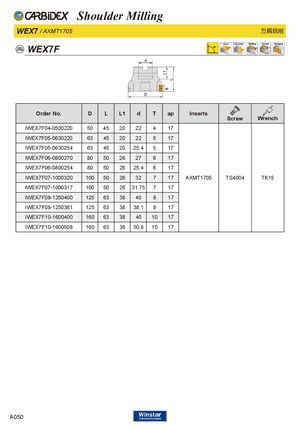

WEX7F
ap
| Order No. | D | L | L1 | d | T | ap | Inserts | Screw | Wrench |
| IWEX7F04-0500220 | 50 | 45 | 20 | 22 | 4 | 17 | |||
| IWEX7F05-0630220 | 63 | 45 | 20 | 22 | 5 | 17 | |||
| IWEX7F05-0630254 | 63 | 45 | 20 | 25.4 | 5 | 17 | |||
| IWEX7F06-0800270 | 80 | 50 | 26 | 27 | 6 | 17 | |||
| IWEX7F06-0800254 | 80 | 50 | 26 | 25.4 | 6 | 17 | |||
| IWEX7F07-1000320 | 100 | 50 | 26 | 32 | 7 | 17 | AXMT1705 | TS4004 | TK15 |
| IWEX7F07-1000317 | 100 | 50 | 26 | 31.75 | 7 | 17 | |||
| IWEX7F08-1250400 | 125 | 63 | 38 | 40 | 8 | 17 | |||
| IWEX7F08-1250381 | 125 | 63 | 38 | 38.1 | 8 | 17 | |||
| IWEX7F10-1600400 | 160 | 63 | 38 | 40 | 10 | 17 | |||
| IWEX7F10-1600508 | 160 | 63 | 38 | 50.8 | 10 | 17 |
