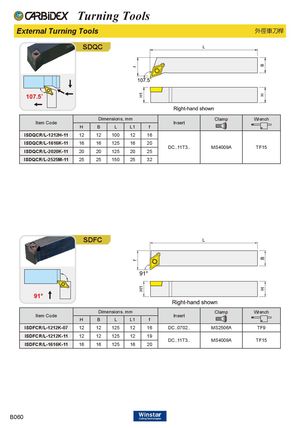

SDQC
| Dim | ensions, | mm | Clamp | Wrench | ||||
| Item Code | H | B | L | L1 | f | Insert | ||
| ISDQCR/L-1212H-11 | 12 | 12 | 100 | 12 | 16 | |||
| ISDQCR/L-1616K-11 | 16 | 16 | 125 | 16 | 20 | DC11T3 | MS4009A | TF15 |
| ISDQCR/L-2020K-11 | 20 | 20 | 125 | 20 | 25 | .... | ||
| ISDQCR/L-2525M-11 | 25 | 25 | 150 | 25 | 32 |
SDFC
| Dimensions, mm | Clamp | Wrench | ||
| Item Code | Insert |
| H | B | L | L1 | f | ||||
| ISDFCR/L-1212K-07 | 12 | 12 | 125 | 12 | 16 | DC..0702.. | MS2506A | TF9 |
| ISDFCR/L-1212K-11 | 12 | 12 | 125 | 12 | 19 | |||
| DC..11T3.. | MS4009A | TF15 | ||||||
| ISDFCR/L-1616K-11 | 16 | 16 | 125 | 16 | 20 |
