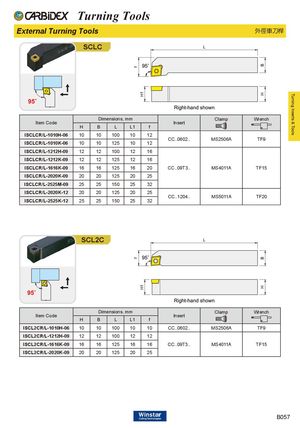

SCLC
| Item Code | Dim | ensions, | mm | Insert | Clamp | Wrench | ||
| H | B | L | L1 | f | ||||
| ISCLCR/L-1010H-06 | 10 | 10 | 100 | 10 | 12 | |||
| ISCLCR/L-1010K-06 | 10 | 10 | 125 | 10 | 12 | CC..0602.. | MS2506A | TF9 |
| ISCLCR/L-1212H-09 | 12 | 12 | 100 | 12 | 16 | |||
| ISCLCR/L-1212K-09 | 12 | 12 | 125 | 12 | 16 | |||
| ISCLCR/L-1616K-09 | 16 | 16 | 125 | 16 | 20 | CC..09T3.. | MS4011A | TF15 |
| ISCLCR/L-2020K-09 | 20 | 20 | 125 | 20 | 25 | |||
| ISCLCR/L-2525M-09 | 25 | 25 | 150 | 25 | 32 | |||
| ISCLCR/L-2020K-12 | 20 | 20 | 125 | 20 | 25 | |||
| ISCLCR/L-2525K-12 | 25 | 25 | 150 | 25 | 32 | CC..1204.. | MS5011A | TF20 |
SCL2C
| I Cd | Dim | ensions, | mm | I | Clamp | Wrench | ||
| tem oe | H | B | L | L1 | f | nsert | ||
| ISCL2CR/L-1010H-06 | 10 | 10 | 100 | 10 | 10 | CC..0602.. | MS2506A | TF9 |
| ISCL2CR/L-1212H-09 | 12 | 12 | 100 | 12 | 12 | |||
| ISCL2CR/L-1616K-09 | 16 | 16 | 125 | 16 | 16 | CC..09T3.. | MS4011A | TF15 |
| ISCL2CR/L-2020K-09 | 20 | 20 | 125 | 20 | 25 |
