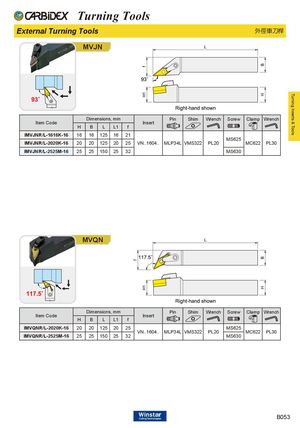

MVJN
| Item Code | H | Dime B | nsions L | , mm L1 | f | Insert | Pin | Shim | Wrench | Screw | Clamp | Wrench |
| IMVJNR/L-1616K-16 | 16 | 16 | 125 | 16 | 21 | |||||||
| IMVJNR/L-2020K-16 | 20 | 20 | 125 | 20 | 25 | VN..1604.. | MLP34L | VMS322 | PL20 | MS625 | MC622 | PL30 |
| IMVJNR/L-2525M-16 | 25 | 25 | 150 | 25 | 32 | MS630 |
MVQN
| Dimensions, mm | Pin | Shim | Wrench | Screw Clamp Wrench | ||
| Item Code | Insert |
H B L L1 f
| IMVQNR/L-2020K-16 | 20 20 125 20 25 | MS625 | ||
| VN..1604.. MLP34L VMS322 PL20 | MC622 PL30 | |||
| IMVQNR/L-2525M-16 | 25 25 150 25 32 | MS630 |
